Trong dải sản phẩm hộp giảm tốc bánh răng trụ nghiêng hai cấp, hộp giảm tốc ZQ 1000 (hay JZQ 1000) thương hiệu BGM được xem là "gã khổng lồ" về sức kéo cơ học. Với trọng lượng bản thân lên đến 2.23 tấn (2.230 kg) và khoảng cách tâm tổng đạt 1.000 mm, dòng hộp số này chuyên trị các bài toán truyền động chịu tải siêu nặng trong các nhà máy luyện kim, mỏ khai khoáng, lò nung xi măng và các hệ thống cẩu trục cảng biển.
Bài viết này cung cấp đầy đủ thông số hình học, cấu trúc đầu trục, dải tỷ số truyền thực tế và quy trình bảo dưỡng chuẩn cho ZQ 1000 BGM từ Đại Kinh Bắc.
1. Hộp giảm tốc ZQ 1000 là gì?
ZQ 1000 là dòng hộp giảm tốc công nghiệp nặng sử dụng hệ thống bánh răng trụ nghiêng hai cấp song song. Thiết bị đóng vai trò là bộ truyền động trung gian giúp giảm tốc độ quay từ động cơ điện, đồng thời nhân mô-men xoắn đầu ra lên gấp nhiều lần để kéo các cơ cấu máy công tác tải nặng.
Khoảng cách tâm danh định giữa trục vào (tốc độ cao) và trục ra (tốc độ thấp) của dòng hộp số này đạt đúng 1.000 mm (trong đó tâm cấp nhanh a₁ = 400 mm và tâm cấp chậm a₂ = 600 mm).
2. Thông số kỹ thuật & Bản vẽ kích thước ZQ 1000 BGM
Dưới đây là bảng tra cứu thông số hình học chi tiết của dòng ZQ 1000 / JZQ 1000 trích xuất trực tiếp từ catalog kỹ thuật BGM:
Thông số kỹ thuật
Giá trị danh định ZQ 1000
Ý nghĩa & Mô tả kỹ thuật
Model sản phẩm
ZQ 1000 / JZQ 1000
Dòng hộp số bánh răng trụ 2 cấp tải siêu nặng.
Khoảng cách tâm tổng (A)
1.000 mm
Tổng khoảng cách tâm giữa trục vào và trục ra.
Tâm cấp nhanh (a₁)
400 mm
Khoảng cách tâm của cặp bánh răng cấp 1.
Tâm cấp chậm (a₂)
600 mm
Khoảng cách tâm của cặp bánh răng cấp 2.
Chiều cao tâm trục (H₀)
400 mm
Chiều cao tính từ mặt chân đế đến tâm cốt trục.
Chiều dài tổng phủ bì (L)
1.896 mm
Chiều dài thân hộp.
Chiều rộng tổng phủ bì (B)
660 mm
Bề rộng phần chân đế gá máy.
Chiều cao tổng phủ bì (H)
965 mm
Chiều cao tổng thể của thiết bị.
Đường kính trục vào (d₁)
Ø90 mm
Cốt trục tốc độ cao nhận lực từ motor.
Đường kính trục ra kiểu Z (d₂)
Ø150 mm
Cốt trục ra thẳng có rãnh then.
Kích thước lỗ chân đế (S₁ x S₂)
350 x 590 mm
Khoảng cách tâm các lỗ bắt bulông chân đế.
Đường kính lỗ bulông (d)
Ø32 mm
Đường kính lỗ khoét gá bắt vít chân đế.
Số lượng lỗ bulông chân đế (n)
8 lỗ
Đảm bảo liên kết chống rung lắc cơ học tuyệt đối.
Vật liệu thân vỏ
Gang xám HT200
Hấp thụ lực uốn và rung chấn cơ học cực tốt.

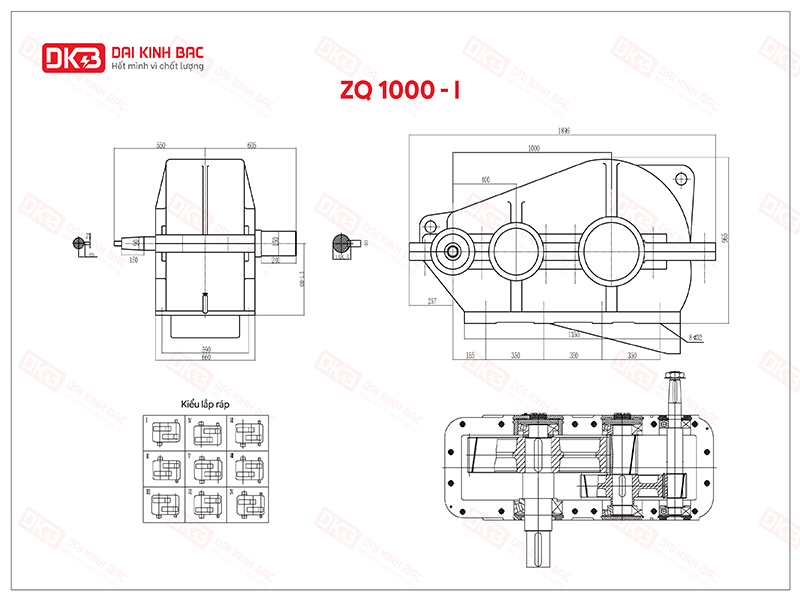

BẢN VẼ KĨ THUẬT HỘP GIẢM TỐC ZQ1000
3. Kiểu trục vào và trục ra của hộp số ZQ 1000
Việc xác định đúng cấu hình đầu trục là yếu tố quyết định để gá lắp đồng tâm với motor và máy công tác:
Trục vào (Trục tốc độ cao - d₁ = 90 mm): Thiết kế dạng trục trụ dương có rãnh then tiêu chuẩn, chiều dài đầu trục nhô ra L₁ = 150 mm.
Trục ra Kiểu Z (Trục dương thẳng - d₂ = 150 mm): Cốt trục dương trụ thẳng chiều dài nhô ra L₂ = 380 mm, trang bị rãnh then chịu lực xoắn lớn để lắp puly lớn hoặc nhông xích tải.
Trục ra Kiểu CA (Khớp nối bánh răng ăn khớp): Thiết kế đầu ra dạng bánh răng liền trục với đường kính vòng chia bánh răng D = 500 mm, chuyên dụng cho cơ cấu tời kéo cẩu trục giúp chống rung giật dọc trục.

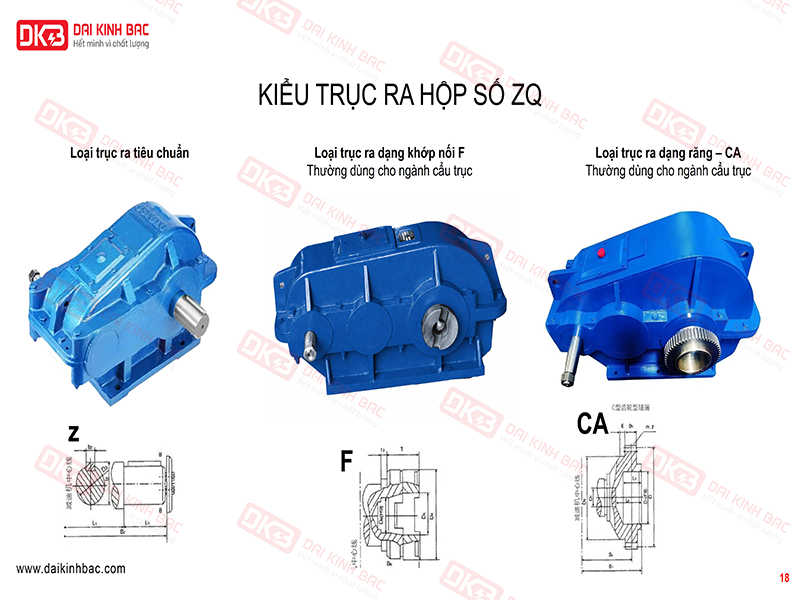

KIỂU TRỤC RA CỦA HỘP SỐ ZQ
4. Tỷ số truyền & Bảng số răng bánh răng dòng ZQ 1000
Dòng ZQ 1000 BGM sở hữu 9 mã tỷ số truyền tiêu chuẩn. Dưới đây là bảng chi tiết số răng của bánh răng cấp cao (cấp nhanh) và bánh răng cấp thấp (cấp chậm) cùng tốc độ vòng quay đầu ra tương ứng:
Mã tỷ số
Tỷ số truyền thực tế (i)
Tốc độ ra với Motor 1.450 rpm
Tốc độ ra với Motor 960 rpm
Mã I
48.57
≈ 30 vòng/phút
≈ 20 vòng/phút
Mã II
40.17
≈ 36 vòng/phút
≈ 24 vòng/phút
Mã III
31.50
≈ 46 vòng/phút
≈ 30 vòng/phút
Mã IV
23.34
≈ 62 vòng/phút
≈ 41 vòng/phút
Mã V
20.49
≈ 71 vòng/phút
≈ 47 vòng/phút
Mã VI
15.75
≈ 92 vòng/phút
≈ 61 vòng/phút
Mã VII
12.64
≈ 115 vòng/phút
≈ 76 vòng/phút
Mã VIII
10.35
≈ 140 vòng/phút
≈ 93 vòng/phút
Mã IX
8.23
≈ 176 vòng/phút
≈ 117 vòng/phút

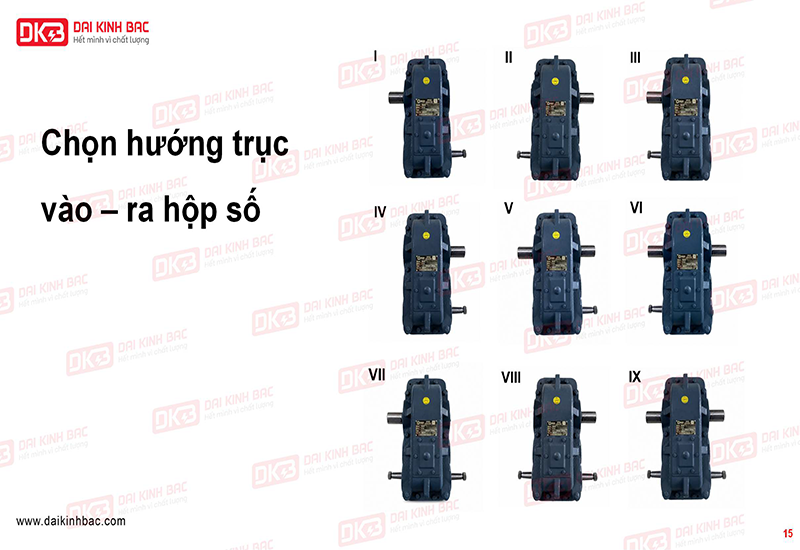

CÁC KIỂU LẮP PHỔ THÔNG CỦA HỘP SỐ ZQ1000
5. Các ứng dụng thực tế trong công nghiệp nặng của ZQ 1000
Với khả năng chịu tải mô-men xoắn cực đại, ZQ 1000 hiện diện tại các công trình và dây chuyền sản xuất quy mô lớn:
Khai thác khoáng sản & Sản xuất xi măng: Kéo các hệ thống băng tải dốc tải đá, than đá công suất lớn.

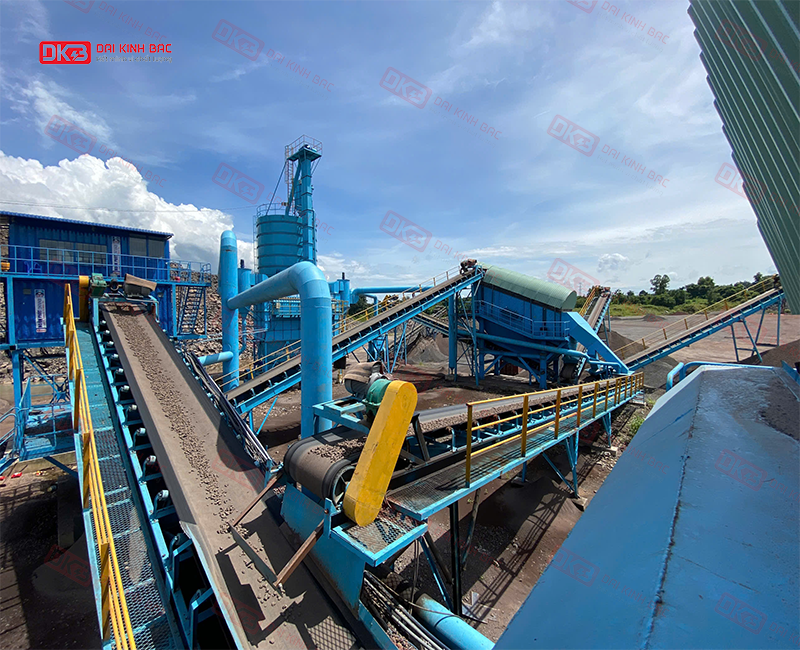

HỘP SỐ ZQ CHO BĂNG TẢI ĐÁ, KHAI KHOÁNG
Cơ cấu tời nâng hạ cầu trục: Làm hộp số tời cáp cho các dòng cầu trục dầm đôi, cổng trục cảng biển tải trọng từ 50 đến hơn 100 tấn.

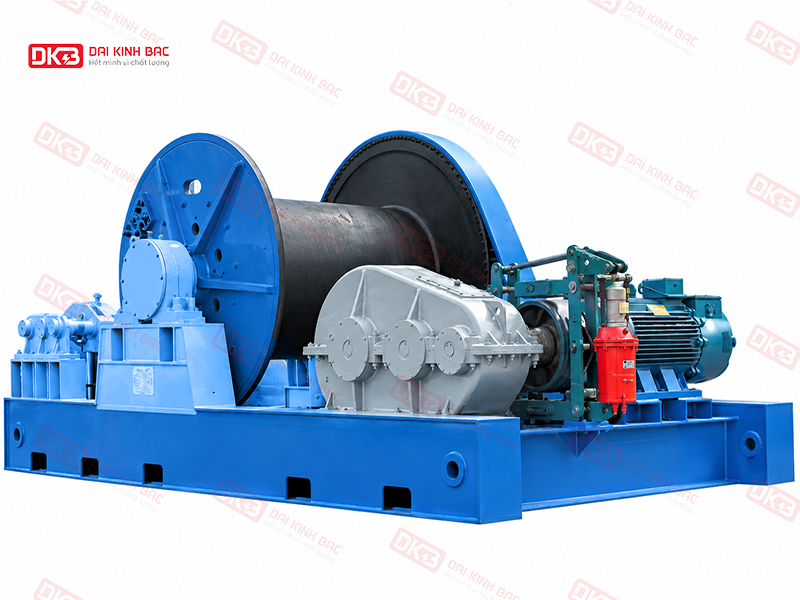

HỘP SỐ ZQ CHO CẦU TRỤC TẢI TRỌNG SIÊU LỚN
Chế tạo cơ khí nặng: Lắp đặt bộ truyền động cho dây chuyền máy rửa cát đá.

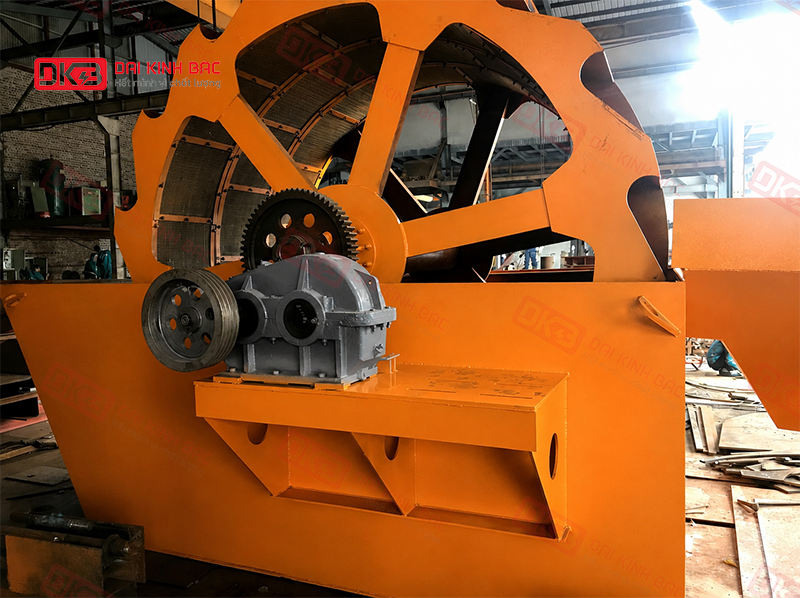

ỨNG DỤNG TRÊN MÁY RỬA CÁT ĐÁ
Sản xuất viên nén & Khai thác gạch: Truyền lực cho máy băm dăm gỗ ép viên nén mùn cưa và máy nghiền
HỘP SÓ ZQ CHO MÁY NGHIỀN
6. Quy trình bôi trơn và bảo dưỡng ZQ 1000 chuẩn hãng
Để đảm bảo hộp số nặng 2.23 tấn vận hành ổn định và kéo dài tuổi thọ cặp bánh răng:
Loại dầu khuyến cáo: Sử dụng dầu bánh răng công nghiệp tiêu chuẩn ISO VG 220 .
Châm dầu ban đầu: Phải châm đủ lượng dầu bôi trơn đạt vạch trung tâm của mắt thăm dầu và thay nút dầu có lỗ thông hơi trước khi chạy thử.
Thay dầu lần đầu: Tiến hành xả sạch cặn kim loại và làm sạch bên trong hộp số sau 600 giờ vận hành chạy rốt-đa đầu tiên.
Thay dầu định kỳ: Duy trì thay dầu bôi trơn định kỳ sau mỗi 2.500 giờ hoạt động tiếp theo hoặc 6 tháng một lần

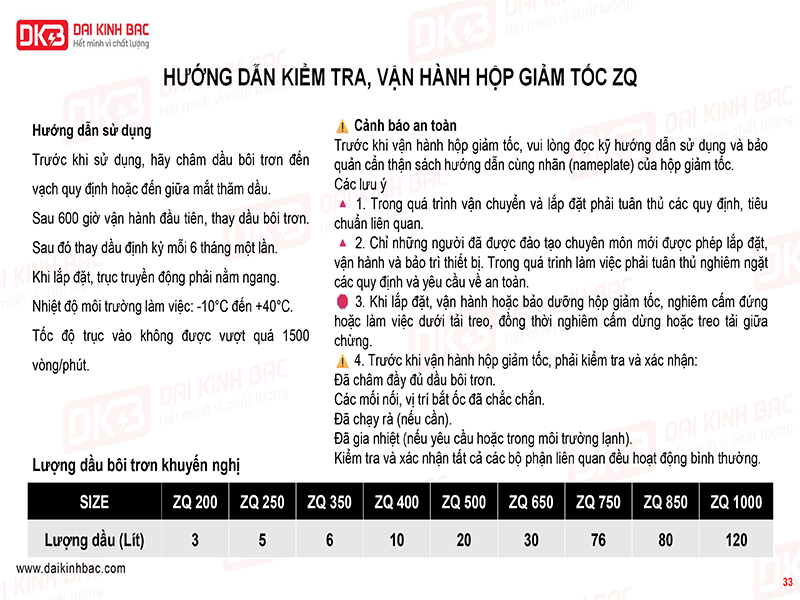

HƯỚNG DẪN KIỂM TRA BẢO DƯỠNG HỘP SỐ ZQ
7. Đại Kinh Bắc - Địa chỉ mua hộp giảm tốc ZQ 1000 chính hãng, uy tín
Đại Kinh Bắc là đơn vị nhập khẩu và phân phối trực tiếp các dòng hộp giảm tốc công nghiệp nặng BGM uy tín hàng đầu tại Việt Nam. Lợi thế khi hợp tác cùng Đại Kinh Bắc:
Cam kết hàng nhập khẩu chính hãng 100%, đầy đủ chứng từ CO, CQ và hóa đơn VAT.
Hệ thống kho hàng lớn tại cả 2 miền Bắc và Nam, đảm bảo tiến độ giao hàng nhanh chóng.
Cung cấp đầy đủ bản vẽ kỹ thuật chi tiết 2D, 3D, CAD phục vụ kỹ sư lên thiết kế máy.
Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn tính toán công suất, mô-men xoắn và hệ số an toàn chuẩn xác.

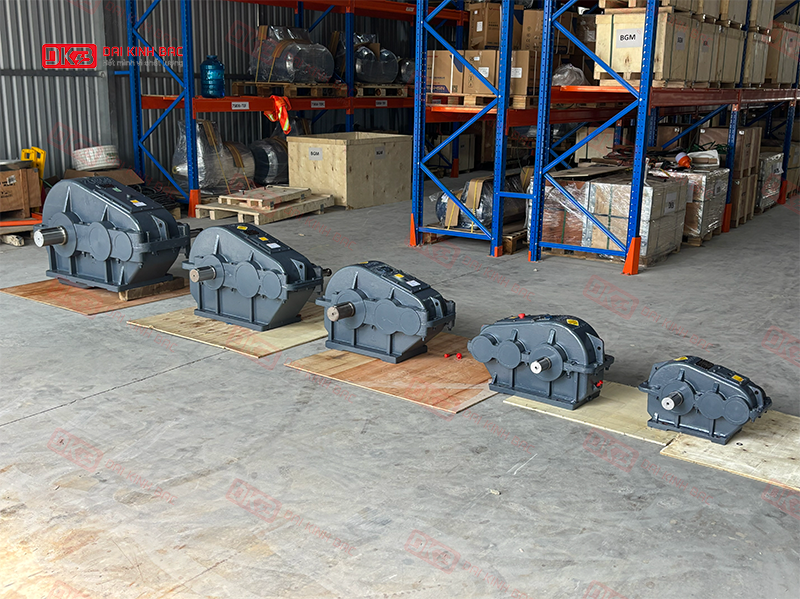

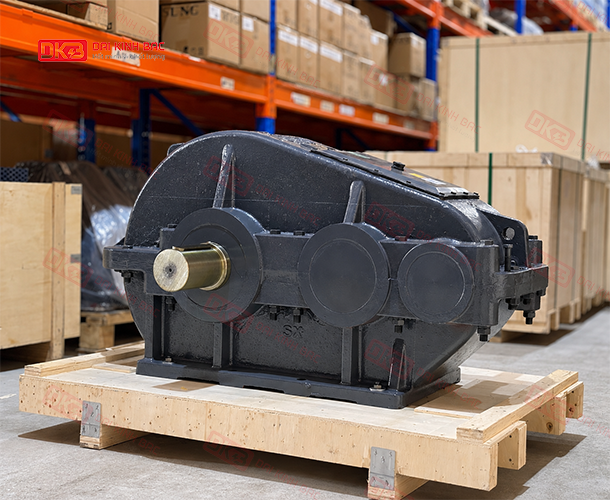

KHO HÀNG ZQ ĐẠI KINH BẮC
