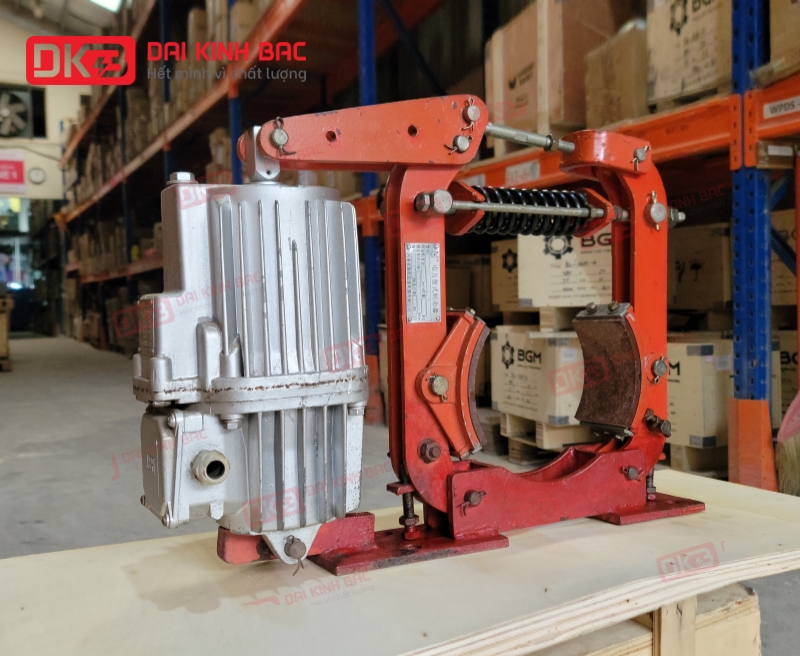

Phanh thủy lực tang trống YWZ8-300/E30A là giải pháp hãm an toàn thế hệ mới, được thiết kế chuyên dụng cho các cơ cấu truyền động quay và thiết bị nâng hạ tải trọng nặng trong công nghiệp. Thiết bị ứng dụng cơ chế phanh thường đóng: ở trạng thái mất điện, lực ép từ lò xo tự động kẹp chặt má phanh vào đường kính tang 300mm (tạo mô-men hãm từ 200 - 320 Nm) để duy trì trạng thái dừng hoặc giữ tải tuyệt đối. Khi cấp nguồn, bầu đẩy thủy lực điện Ed30/5 sẽ kích hoạt để giải phóng phanh, giúp động cơ vận hành mượt mà, giảm tốc chính xác và đảm bảo an toàn tối đa cho hệ thống.
1. Cấu tạo và nguyên lý hoạt động của phanh thủy lực

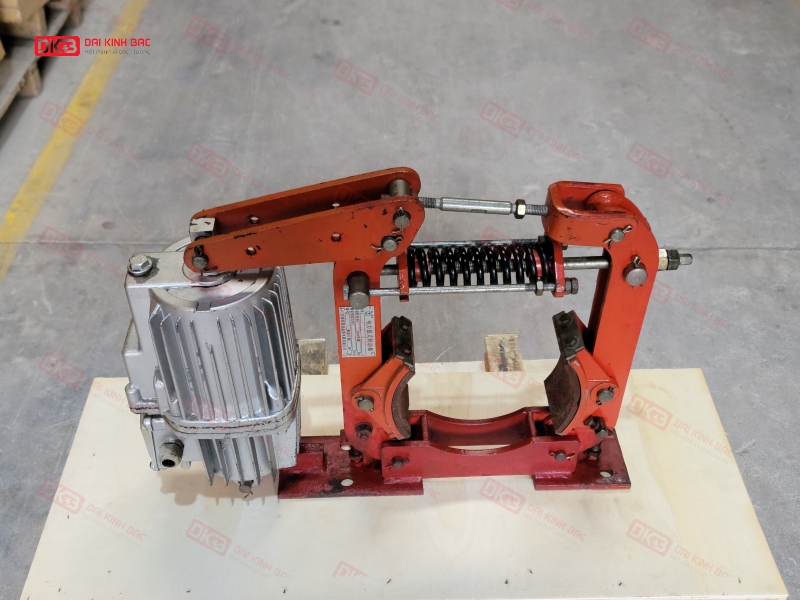

Cấu tạo chính:
- Khung phanh: Kết cấu thép chịu lực gồm các cần đòn, khớp bản lề và cơ cấu cân bằng khe hở tự động.
- Lò xo phanh: Đảm bảo duy trì momen hãm ổn định khi hệ thống không có điện.
- Má phanh & bố phanh: Vật liệu chịu ma sát cao, kháng mài mòn tốt, dễ tháo lắp thay thế.
- Bầu đẩy thủy lực: Động cơ điện liền bơm dầu mini, tạo áp suất thủy lực đẩy ty nâng mở phanh.
Nguyên lý làm việc:
- Khi ngắt điện (Trạng thái phanh): Lực ép của lò xo chính đẩy hai má phanh ôm chặt vào bánh đà, giữ cơ cấu đứng yên tuyệt đối để đảm bảo an toàn.
- Khi cấp điện (Trạng thái nhả phanh): Bầu đẩy thủy lực kích hoạt, đẩy thanh truyền thắng lực lò xo và kéo tách hai má phanh ra khỏi bánh đà, cho phép trục động cơ quay tự do.
.jpg)

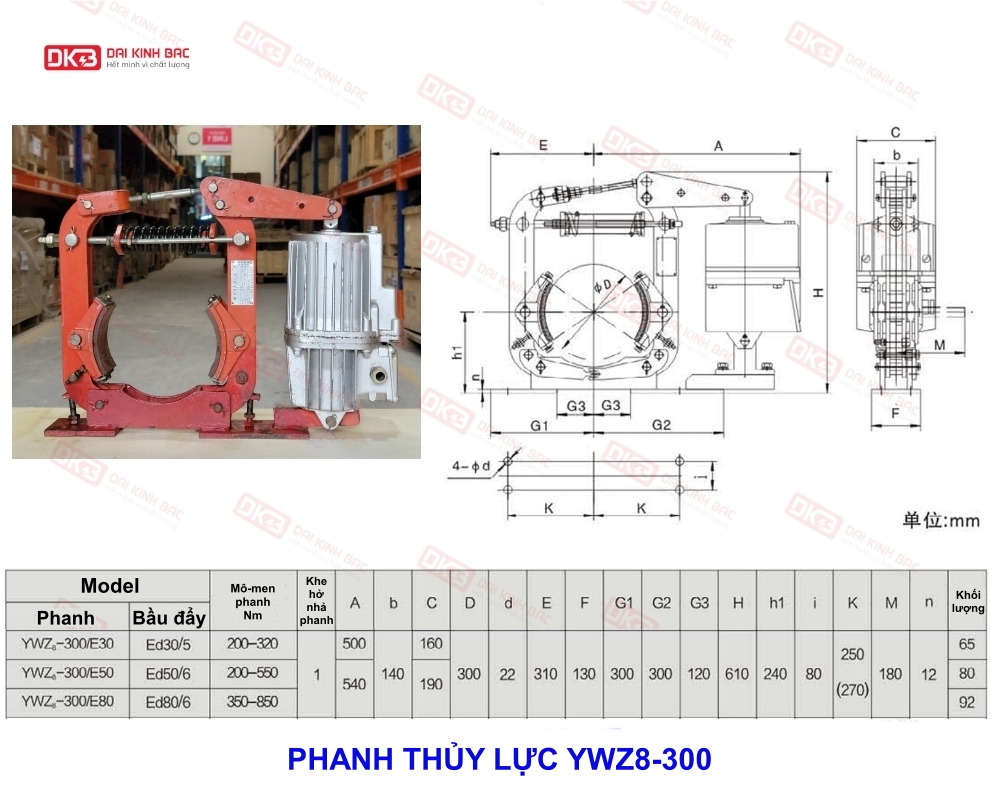

2. Bản vẽ thông số phanh thủy lực YWZ8-300/E30A

3. Ưu điểm nổi bật của dòng YWZ8

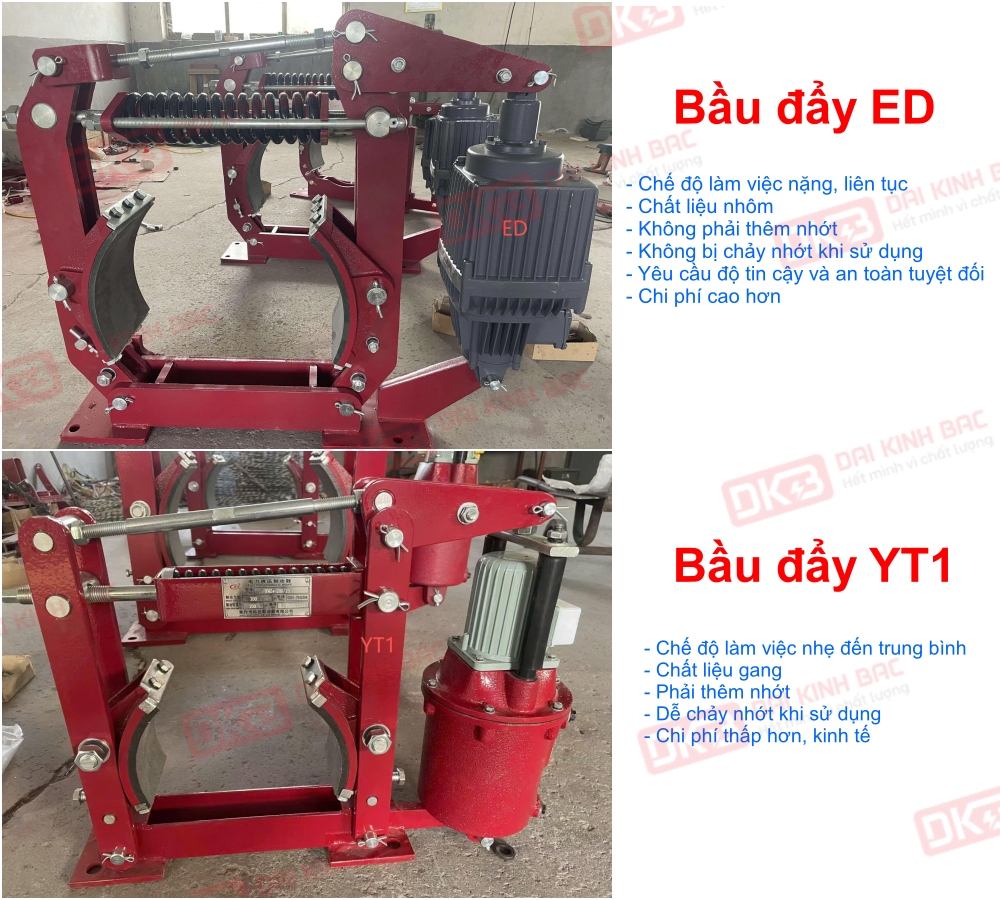

- Phanh thủy lực YWZ8 sử dụng bầu đẩy ED cải tiến hơn bầu đẩy YT1 của YWZ4 series, không phải thêm nhớt, không bị chảy nhớt khi sử dụng, chuyên dùng cho tải nặng, yêu cầu an toàn tuyệt đối.
- Kích thước lắp đặt và thông số mô-men phanh tuân theo tiêu chuẩn JB/ZQ4388-1997, yêu cầu kỹ thuật tuân theo tiêu chuẩn JB/T6406-2006.
- Tính năng an toàn, đáng tin cậy, phanh êm ái, tần suất tác động cao.
- Các điểm khớp dao động chính được lắp bạc lót tự bôi trơn, hiệu suất truyền động cao, tuổi thọ dài, không cần tra dầu bôi trơn trong quá trình sử dụng.
- Sử dụng bố phanh/ má phanh không chứa amiăng chịu nhiệt cao, hệ số ma sát ổn định và má phanh liên kết theo dạng gài chốt (cắm thẻ), an toàn, tin cậy, tháo lắp thay thế thuận tiện và nhanh chóng.
- Cơ cấu cân bằng khe hở kiểu liên động: luôn giữ khe hở lùi của má phanh hai bên đều nhau trong quá trình vận hành, loại bỏ hiện tượng một bên má phanh bị cọ sát vào tang phanh do nhả không đều.



4. Ứng dụng thực tế của phanh thủy lực
Dòng phanh thủy lực YWZ8 sử dụng bầu đẩy ED (chất liệu nhôm, không phải thêm nhớt, không bị chảy nhớt khi sử dụng) là lựa chọn bắt buộc hoặc tối ưu cho các thiết bị nâng hạ làm việc trong điều kiện nặng nhọc, liên tục, yêu cầu độ tin cậy và an toàn tuyệt đối:
- Cầu trục, cổng trục container tại cảng biển (Gantry Crane, STS): Nơi thiết bị phải xếp dỡ container liên tục 24/7. Môi trường biển có độ ẩm cao, hơi muối dễ ăn mòn đòi hỏi bầu đẩy Ed có độ kín khít và tản nhiệt tốt để phanh không bị bó cứng.
- Cầu trục gian đúc, gầu múc phế liệu trong nhà máy thép: Ứng dụng này có tần suất đóng cắt cực cao (lên đến 720 lần/giờ) và làm việc trong môi trường nhiệt độ môi trường rất lớn. Bầu Ed có kết cấu vỏ nhôm tản nhiệt tốt và hệ thống phớt chịu nhiệt giúp phanh vận hành bền bỉ.
- Hệ thống băng tải dài vận chuyển than, khoáng sản, xi măng: Các băng tải tải trọng lớn cần quá trình phanh dừng êm ái, từ từ để tránh đứt băng hoặc dồn ứ vật liệu. Bầu đẩy Ed có thể tích hợp thêm van tiết lưu điều chỉnh thời gian đóng/mở phanh (Delay valve) - tính năng mà YT1 không làm được.
- Thang máy chở hàng tải trọng lớn, tời nâng khai thác mỏ: Những ứng dụng liên quan trực tiếp đến an toàn tính mạng hoặc tài sản giá trị cao, yêu cầu lực phanh giữ ổn định, không được phép mất phanh do rò rỉ dầu.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng
- Kiểm tra mức dầu bầu đẩy: Sử dụng đúng loại dầu thủy lực biến thế và châm đủ thể tích theo khuyến nghị của nhà sản xuất.
- Căn chỉnh khe hở má phanh: Duy trì khe hở giữa má phanh và bánh đà trong khoảng 0.7 – 1.0 mm để đảm bảo phanh nhả hoàn toàn khi vận hành.
- Độ mòn bố phanh: Thay thế kịp thời khi lớp bố mòn vượt quá giới hạn an toàn quy định.
Điều Kiện Sử Dụng
- Nhiệt độ môi trường: -20°C ~ 50°C.
- Độ ẩm tương đối của không khí không quá 90%.
- Độ cao so với mực nước biển của vị trí sử dụng tuân theo tiêu chuẩn GB755-2008.
- Môi trường làm việc không được có khí dễ cháy, nổ và ăn mòn kim loại. Nếu có, phải sử dụng sản phẩm chuyên dụng chống cháy nổ hoặc chống ăn mòn.
