- Khoảng cách tâm trục: 112mm (khoảng cách giữa tâm trục chủ động nối động cơ và tâm trục bị động truyền momen) — size nhỏ nhất trong toàn dải sản phẩm ZLY
- Kiểu lắp: Nhiều phương án lắp đặt (chân đế, mặt bích...), phù hợp với hầu hết các sơ đồ bố trí truyền động phổ thông
- Tỉ số truyền (RATIO): i = 6.3 – 7.1 – 8 – 9 – 10 – 11.2 – 12.5 – 14 – 16 – 18 – 20
- Vỏ hộp số: Gang đúc nguyên khối, kết cấu gọn nhẹ, tối ưu cho không gian lắp đặt hạn chế
- Độ cứng bánh răng: 58–62 HRC sau nhiệt luyện, bề mặt răng mài tinh CNC

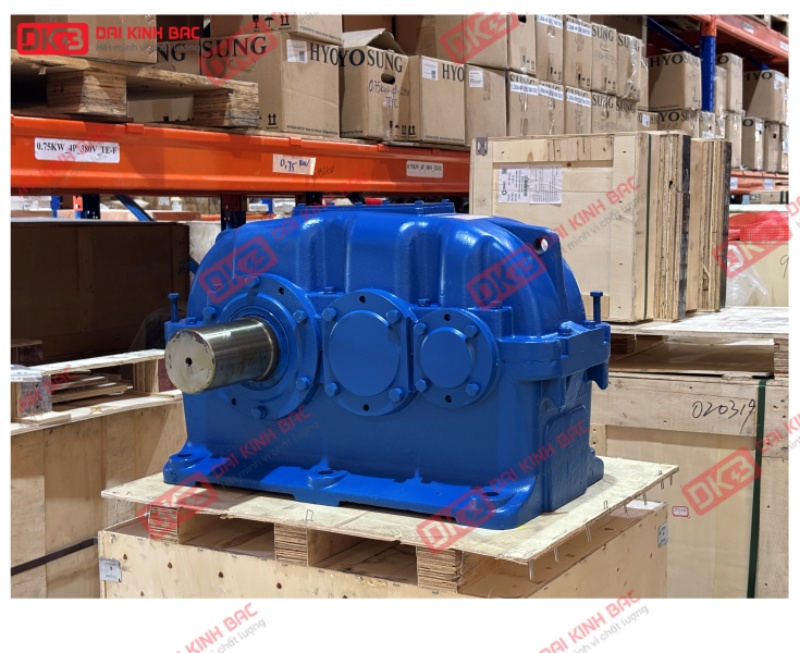

- ZLY 112 là model có khoảng cách tâm trục nhỏ nhất trong toàn bộ dải sản phẩm ZLY (112 → 710), đồng thời cũng là đại diện tiêu biểu cho nhóm hộp giảm tốc bánh răng trụ hai cấp cỡ nhỏ — nơi tỉ số truyền lớn (lên đến 20) được tạo ra chỉ trong một khối vỏ gọn, thay vì phải ghép nối nhiều tầng truyền động cồng kềnh như khi dùng hộp một cấp.
- Khác với dòng ZDY một cấp thường được chọn theo hướng "vừa đủ tải", ZLY 112 gần như luôn được lựa chọn vì lý do không gian và tỉ số truyền: khi hệ thống cần giảm tốc sâu (tốc độ đầu ra thấp) mà lại không có nhiều diện tích lắp đặt, hai cấp bánh răng bên trong ZLY 112 cho phép đạt được tỉ số truyền cao mà kích thước tổng thể vẫn nhỏ gọn hơn nhiều so với việc dùng hộp một cấp cùng tỉ số.
- Một điểm cần lưu ý khi chọn ZLY 112: đây là size dành cho tải trọng nhẹ đến trung bình. Với các hệ thống có công suất động cơ lớn hoặc tần suất tải va đập cao, nên cân nhắc nâng lên ZLY 125 hoặc ZLY 140 để đảm bảo biên độ an toàn, thay vì cố gắng tận dụng ZLY 112 vượt quá công suất khuyến cáo.
KIỂU LẮP ZLY
KÍCH THƯỚC ZLY
2. Cấu tạo cơ khí và chi tiết bên trong
- ZLY 112 sử dụng nguyên lý truyền động hai cấp bằng hai cặp bánh răng trụ răng nghiêng ăn khớp nối tiếp, giúp phân bổ tỉ số truyền hợp lý qua hai tầng thay vì dồn hết vào một cặp bánh răng duy nhất:
♦ Trục vào và trục ra bố trí song song, thuận tiện tích hợp vào các cụm động cơ – hộp số – tải đã có sẵn bố cục trong nhà xưởng
♦ Bánh răng chế tạo từ thép hợp kim, nhiệt luyện toàn phần theo quy trình kiểm soát, đạt độ cứng bề mặt 58–62 HRC chống mài mòn, lõi răng vẫn giữ độ dẻo dai để chịu va đập nhẹ trong quá trình vận hành
♦ Biên dạng răng được mài tinh bằng CNC sau nhiệt luyện, đảm bảo độ chính xác ăn khớp cao, giảm tiếng ồn và rung động khi vận hành liên tục
♦ Vỏ hộp đúc gang nguyên khối, kết cấu gọn nhẹ nhưng vẫn đảm bảo độ cứng vững, đồng thời hỗ trợ tản nhiệt cho dầu bôi trơn bên trong

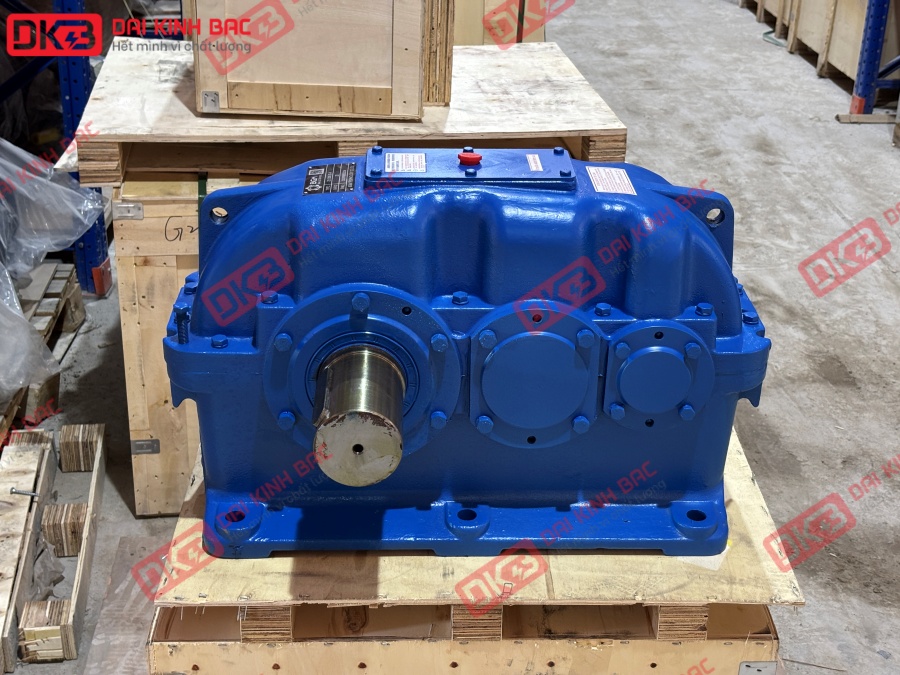

Hộp giảm tốc ZLY 112
3. Những công trình nào cần đến ZLY 112
- Là size nhỏ nhất trong dòng ZLY, ZLY 112 xuất hiện phổ biến ở các dây chuyền có công suất vừa và nhỏ, đòi hỏi tỉ số truyền cao trong không gian hạn chế:
♦ Được ứng đụng trong các thiết bị luyện thép - luyện gang - luyện nhôm: cần tốc độ đầu ra thấp và ổn định, không gian lắp đặt hạn chế dưới băng chuyền
♦ Máy trộn, máy khuấy công suất nhỏ: các bồn trộn nguyên liệu, hóa chất, thức ăn chăn nuôi quy mô vừa và nhỏ
♦ Thiết bị máy móc trong ngành sản xuất vật liệu xây dựng như xi-măng, gạch, ngói: yêu cầu hộp số nhỏ gọn nhưng chính xác về tỉ số truyền
♦ Thiết bị nâng hạ nhẹ, cửa cuốn công nghiệp, tời kéo mini: cần giảm tốc sâu để tạo lực kéo mà không cần motor công suất lớn

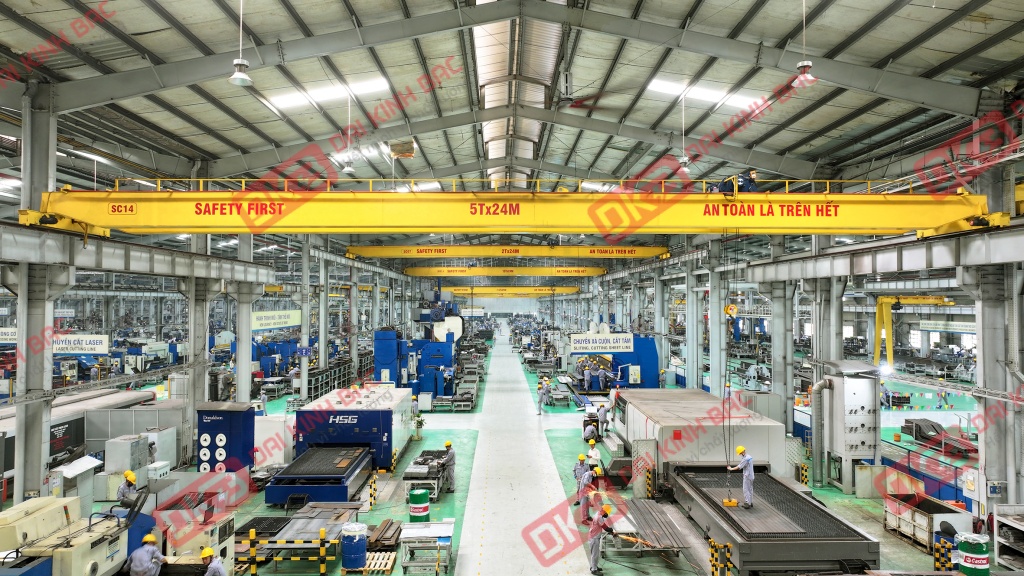

ỨNG DỤNG NGHÀNH CẨU TRỤC

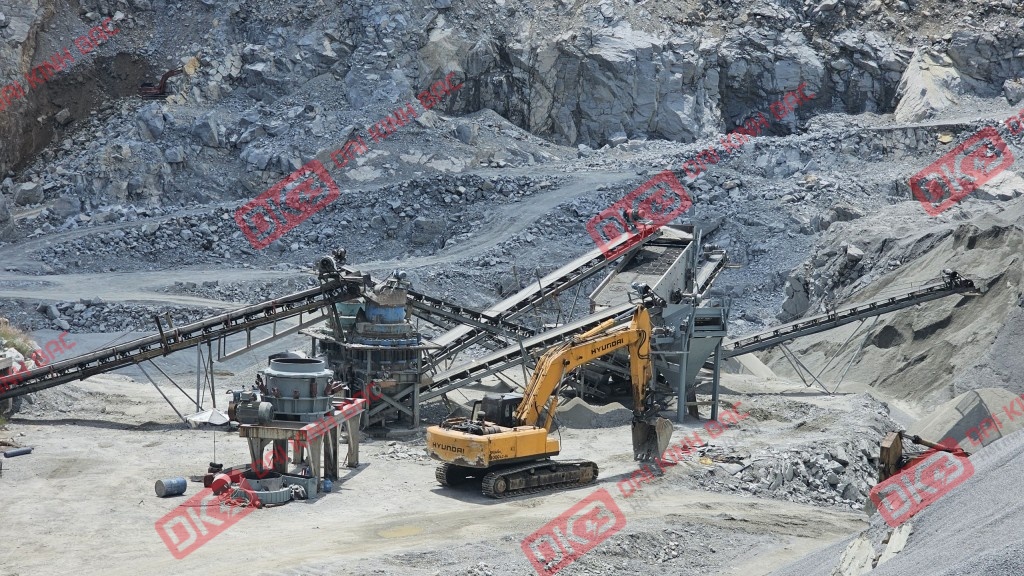

KHAI THÁC KHOÁNG SẢN
4. Cách xác định ZLY 112 có thực sự là size cần thiết?
- Trước khi đặt hàng, nên chuẩn bị đầy đủ các thông tin sau để trao đổi cùng bộ phận kỹ thuật:
♦ Công suất động cơ (kW) và tốc độ vòng quay đầu vào (vòng/phút) — dữ liệu cốt lõi để tính momen xoắn thực tế cần truyền
♦ Tỉ số truyền yêu cầu, tương ứng với tốc độ đầu ra mà hệ thống cần đạt được
♦ Đặc tính tải trọng thực tế: mức độ ổn định, có tải va đập hay không — yếu tố quyết định khi lựa chọn giữa ZLY 112 và ZLY 125
♦ Không gian lắp đặt thực tế: chiều cao, chiều rộng khung máy, vì đây là lợi thế chính của size nhỏ gọn này
♦ Chế độ vận hành: số ca làm việc, có chạy liên tục hay không
==> Với các hệ thống công suất nhỏ, cần tỉ số truyền cao trong không gian hạn chế, ZLY 112 là lựa chọn tối ưu về cả kích thước lẫn chi phí đầu tư.
- Lưu ý bảo trì để duy trì tuổi thọ ZLY 112
♦ Thay dầu bôi trơn đúng chu kỳ khuyến cáo, kiểm tra sớm hơn nếu hộp số hoạt động liên tục nhiều ca trong ngày
♦ Theo dõi tiếng ồn, độ rung bất thường — với hộp số hai cấp, tiếng ồn lạ thường là dấu hiệu sớm của lệch khớp răng ở tầng thứ hai
♦ Kiểm tra và siết lại bu lông lắp đặt sau giai đoạn chạy rà ban đầu (100–200 giờ đầu tiên)
♦ Kiểm tra định kỳ phớt chắn dầu, hạn chế bụi bẩn hoặc nước xâm nhập làm giảm chất lượng dầu bôi trơn
5. Những điều cần lưu ý khi chọn đơn vị cung cấp
- Dù là size nhỏ trong dòng ZLY, việc chọn sai tỉ số truyền hoặc mua phải hàng chất lượng kém vẫn có thể gây dừng máy ngoài kế hoạch. Nên ưu tiên nhà cung cấp đáp ứng các tiêu chí sau:
♦ Có đội ngũ kỹ thuật tư vấn chọn đúng tỉ số truyền và kiểu lắp phù hợp với thông số vận hành thực tế của từng dây chuyền
♦ Có khả năng cung ứng nhanh với nhiều tỉ số truyền khác nhau, đáp ứng khi hệ thống cần thay thế gấp
♦ Cung cấp đầy đủ chứng từ CO/CQ, catalogue kỹ thuật phục vụ hồ sơ bảo trì thiết bị
♦ Có chính sách bảo hành minh bạch, hỗ trợ kỹ thuật trực tiếp khi cần
