HỘP GIẢM TỐC ZDY 560

- Model: ZDY 560

- Khoảng cách tâm trục: 560mm (khoảng cách giữa tâm trục chủ động nối động cơ và tâm trục bị động truyền momen)

- Kiểu lắp: 9 phương án lắp đặt, đáp ứng các sơ đồ bố trí phức tạp trong công trình công nghiệp quy mô lớn

- Tỉ số truyền (RATIO): i = 1.25 – 1.4 – 1.6 – 1.8 – 2 – 2.24 – 2.5 – 2.8 – 3.15 – 3.55 – 4 – 4.5 – 5 – 5.6

- Vỏ hộp số: Gang đúc nguyên khối, thành vỏ dày, kết cấu gia cường tối đa để chịu tải trọng và momen xoắn lớn nhất trong toàn dòng ZDY

- Độ cứng bánh răng: 58–62 HRC sau nhiệt luyện, bề mặt răng mài tinh CNC

Nhận báo giá

1. ZDY 560 – giới hạn trên cùng của dòng ZDY

- ZDY 560 là model có khoảng cách tâm trục lớn nhất trong toàn bộ dải sản phẩm ZDY (80 → 560), đồng nghĩa với việc đây cũng là size có khả năng chịu momen xoắn và tải trọng cao nhất trong dòng bánh răng trụ một cấp này. Nếu các size nhỏ và trung bình phục vụ phần lớn nhu cầu công nghiệp phổ thông, thì ZDY 560 gần như chỉ dành riêng cho những dự án có công suất truyền động thuộc nhóm cực lớn — nơi việc lựa chọn sai size không chỉ gây tốn kém mà còn có thể ảnh hưởng đến tiến độ và an toàn của cả một dây chuyền sản xuất trị giá hàng chục, hàng trăm tỷ đồng.

- Vì là size đầu bảng, việc chọn ZDY 560 hiếm khi xuất phát từ tâm lý "chọn dư cho an toàn" như với các size trung bình, mà thường đến từ yêu cầu kỹ thuật bắt buộc: động cơ công suất cực lớn, tải khởi động nặng, hoặc hệ thống có tần suất tải va đập cao đến mức các size thấp hơn (kể cả ZDY 500) không còn đủ biên độ an toàn cần thiết. Trong nhiều dự án hạ tầng công nghiệp trọng điểm như nhà máy luyện kim liên hợp hay hệ thống nghiền khoáng sản quy mô lớn, ZDY 560 thường được chỉ định ngay từ bản vẽ thiết kế ban đầu, không phải qua bước "nâng cấp dần" từ các size nhỏ hơn.

- Một điểm cần cân nhắc kỹ khi quyết định chọn ZDY 560: đây là hộp số có trọng lượng và kích thước lớn nhất trong dòng, kéo theo yêu cầu cao về hệ thống nâng hạ, vận chuyển, khung bệ chịu lực và cả chi phí đầu tư ban đầu. Với các hệ thống có công suất chưa thực sự chạm ngưỡng cần đến ZDY 560, việc cân nhắc kỹ giữa size này và ZDY 500 dựa trên tính toán momen xoắn cụ thể sẽ giúp tối ưu hiệu quả đầu tư hơn là mặc định chọn size lớn nhất.

CÁC KIỂU LẮP HỘP SỐ ZDY​
Bản vẽ kỹ thuật hộp giảm tốc ZDY 560

2. Kết cấu cơ khí và tiêu chuẩn chế tạo

- Là model đại diện cho giới hạn kỹ thuật cao nhất của dòng ZDY, ZDY 560 vẫn dựa trên nguyên lý truyền động một cấp bằng cặp bánh răng trụ răng nghiêng, nhưng mọi công đoạn từ vật liệu đến gia công đều được kiểm soát ở mức nghiêm ngặt nhất:

Trục vào và trục ra bố trí song song, thuận tiện tích hợp vào các hệ truyền động công nghiệp quy mô lớn đã có sẵn bố cục động cơ – tải

Bánh răng chế tạo từ thép hợp kim thấm carbon, nhiệt luyện toàn phần theo quy trình kiểm soát chặt chẽ, đạt độ cứng bề mặt cao chống mài mòn, trong khi lõi răng vẫn giữ độ dẻo dai để hấp thụ các xung lực rất lớn mà không bị nứt gãy giòn

Biên dạng răng được mài tinh bằng CNC sau nhiệt luyện với dung sai được kiểm soát chặt, đảm bảo độ chính xác ăn khớp cao nhất trong dòng sản phẩm, hạn chế tối đa rung động khi truyền tải công suất cực lớn

Vỏ hộp đúc gang thành dày, gia cường toàn diện tại các điểm chịu lực chính, không chỉ đảm bảo độ cứng vững kết cấu mà còn đóng vai trò tản nhiệt cho khối lượng dầu bôi trơn lớn khi hộp số vận hành liên tục nhiều ca trong ngày

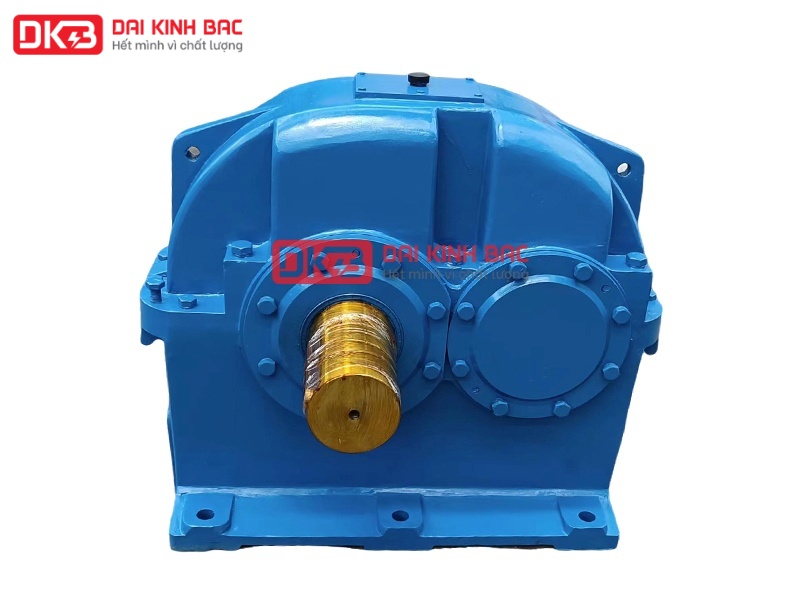

HỘP GIẢM TỐC ZDY 560

3. Những công trình nào cần đến ZDY 560

- Là size lớn nhất trong dòng ZDY, ZDY 560 gần như chỉ xuất hiện tại các dự án công nghiệp nặng có quy mô đầu tư rất lớn:

Nhà máy luyện kim liên hợp, tuyển khoáng quy mô công nghiệp: các cụm nghiền bi, nghiền hàm công suất cực đại cần hộp số có biên độ chịu tải cao nhất để vận hành ổn định trong điều kiện nguyên liệu không đồng nhất

Hệ thống băng tải trục chính tại các mỏ khai thác quy mô lớn: vận chuyển khối lượng vật liệu khổng lồ liên tục trong nhiều năm, yêu cầu độ tin cậy gần như tuyệt đối

Thiết bị nâng hạ siêu trọng tải trong công nghiệp đóng tàu, chế tạo kết cấu thép hạng nặng: nơi một sự cố hộp số có thể ảnh hưởng nghiêm trọng đến an toàn lao động và tiến độ dự án

Trạm nghiền đá công suất cực lớn, dây chuyền xi măng công suất cao nhất trong ngành: chịu tải va đập với cường độ mạnh và tần suất cao, đòi hỏi hộp số ở mức chịu tải tối đa của dòng ZDY

ỨNG DỤNG TRONG NGHÀNH MÁY NGHIỀN ĐÁ
ỨNG DỤNG TRONG NGHÀNH CẨU TRỤC
​​​​​

4. Cách xác định ZDY 560 có thực sự là size cần thiết

- Trước khi đặt hàng, nên chuẩn bị đầy đủ các thông tin sau để trao đổi cùng bộ phận kỹ thuật, tránh chọn sai size ở nhóm sản phẩm có giá trị đầu tư lớn như thế này:

Công suất động cơ (kW) và tốc độ vòng quay đầu vào (vòng/phút) — dữ liệu cốt lõi để tính momen xoắn thực tế cần truyền

Tỉ số truyền yêu cầu, tương ứng với tốc độ đầu ra mà hệ thống cần đạt được

Đặc tính tải trọng thực tế: mức độ ổn định, tần suất và cường độ tải va đập — yếu tố quyết định khi lựa chọn giữa ZDY 560 và ZDY 500

Chế độ vận hành: số ca làm việc, có chạy liên tục 24/7 hay không, kế hoạch bảo trì định kỳ trong suốt vòng đời dự án

Điều kiện lắp đặt thực tế: nhiệt độ môi trường, độ ẩm, mức độ bụi bẩn, cũng như khả năng đáp ứng về hạ tầng nâng hạ và không gian lắp đặt cho thiết bị cỡ lớn

==> Với các dự án mà công suất động cơ đã vượt xa ngưỡng phù hợp của ZDY 500, hoặc tải trọng vận hành có tính chất khắc nghiệt kéo dài suốt vòng đời thiết kế, ZDY 560 là lựa chọn phù hợp nhất để đảm bảo độ bền và an toàn cho toàn hệ thống.

- Lưu ý bảo trì để duy trì tuổi thọ ZDY 560

♦ Thực hiện thay dầu bôi trơn đúng chu kỳ khuyến cáo, kiểm tra sớm hơn nếu hộp số hoạt động trong môi trường nhiệt độ cao hoặc chạy liên tục không nghỉ suốt nhiều ca

♦ Theo dõi sát các dấu hiệu rung động, tiếng ồn bất thường trong quá trình vận hành — với size đầu bảng như ZDY 560, phát hiện sớm dấu hiệu mòn răng hay lệch trục giúp tránh được các sự cố có chi phí sửa chữa và dừng máy rất lớn

♦ Kiểm tra và siết lại toàn bộ bu lông lắp đặt sau giai đoạn chạy rà ban đầu (100–200 giờ đầu tiên), thời điểm các mối ghép cỡ lớn thường có xu hướng dịch chuyển nhẹ để ổn định vị trí

♦ Kiểm tra định kỳ tình trạng phớt chắn dầu và các vị trí có nguy cơ rò rỉ, hạn chế tối đa bụi bẩn hoặc nước xâm nhập làm giảm chất lượng dầu bôi trơn bên trong

5. Những điều cần lưu ý khi chọn đơn vị cung cấp

- Với dòng hộp số lớn nhất trong dòng ZDY như ZDY 560, chi phí cho một lần sự cố ngoài kế hoạch — bao gồm cả thời gian dừng toàn bộ dây chuyền sản xuất quy mô lớn — thường lớn hơn rất nhiều lần giá trị bản thân hộp số. Vì vậy nên ưu tiên nhà cung cấp đáp ứng được các tiêu chí sau:

♦ Có đội ngũ kỹ thuật đủ năng lực tính toán momen xoắn chính xác và tư vấn chọn size dựa trên thông số vận hành thực tế của từng dự án cụ thể, kể cả với các yêu cầu kỹ thuật phức tạp

♦ Có khả năng cung ứng hàng với nhiều tỉ số truyền khác nhau, đáp ứng nhanh khi hệ thống cần thay thế trong tình huống khẩn cấp dù đây là size ít phổ biến trên thị trường

♦ Cung cấp đầy đủ chứng từ CO/CQ, catalogue kỹ thuật chi tiết phục vụ hồ sơ bảo trì và kiểm định thiết bị theo quy định

♦ Có chính sách bảo hành minh bạch, đội ngũ kỹ thuật sẵn sàng hỗ trợ trực tiếp tại công trình trong suốt quá trình lắp đặt và vận hành thử ban đầu

Thông tin chi tiết sản phẩm Hộp số ZDY560Quý khách vui lòng liên hệ Hotline hoặc Email của chúng tôi hay để lại tên và số điện thoại ở ô thông tin bên dưới. Chúng tôi sẽ liên lạc với bạn nhanh nhất để hỗ trợ giải đáp các thắc mắc về sản phẩm và dịch vụ của công ty Đại Kinh Bắc, các chương trình khuyến mãi mới nhất và chiết khấu hấp dẫn ngay hôm nay.
