Bạn đang tìm kiếm hộp giảm tốc ZQ 750 tải nặng để lắp đặt cho máy trộn, máy cán, băng tải, cầu trục hoặc các hệ thống máy móc công nghiệp? Với kết cấu bánh răng trụ 2 cấp và khoảng cách tâm trục danh định 750 mm, ZQ 750 có thể được lựa chọn cho nhiều hệ thống truyền động cần giảm tốc độ và tăng mô-men xoắn.
Khi lựa chọn hộp số ZQ 750, các yếu tố như tỷ số truyền, tốc độ motor, mô-men, kiểu trục và kích thước lắp đặt cần được đối chiếu với yêu cầu thực tế của máy. Điều này đặc biệt quan trọng khi sử dụng ZQ 750 để thay thế hộp giảm tốc cũ.
Dưới đây là thông tin chi tiết về thông số kỹ thuật, tỷ số truyền, kiểu trục, ứng dụng, cách lựa chọn, bảo dưỡng và giá hộp giảm tốc ZQ 750 để khách hàng thuận tiện tham khảo.
1. Hộp giảm tốc ZQ 750 là gì và tại sao lại đa năng cho nhiều loại máy?

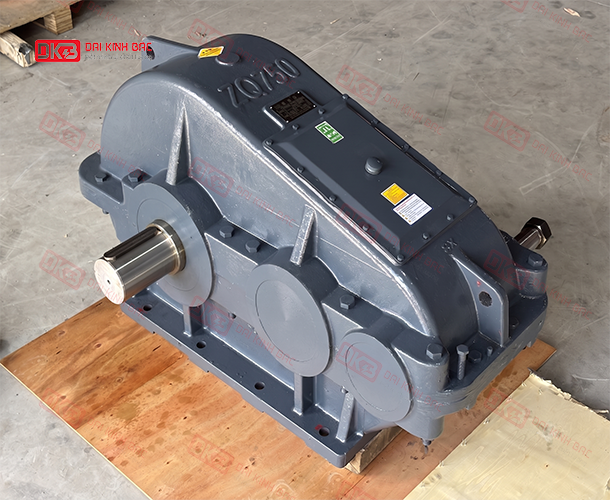

Hộp giảm tốc ZQ 750, còn được gọi là hộp số ZQ 750 hoặc JZQ 750, là dòng hộp giảm tốc bánh răng trụ 2 cấp được sử dụng trong các hệ thống truyền động công nghiệp.
Thiết bị nhận chuyển động từ động cơ, sau đó thông qua các cấp bánh răng để giảm tốc độ quay và tăng mô-men xoắn tại trục ra. Nhờ đó, hộp số đóng vai trò là bộ truyền động trung gian giữa motor và máy công tác.
Với kích thước lớn và khoảng cách tâm trục 750 mm, ZQ 750 phù hợp để xem xét trong những hệ thống cần truyền động tương đối lớn, tốc độ đầu ra thấp và mô-men xoắn cao.
Một số đặc điểm đáng chú ý gồm:
- Khoảng cách tâm trục 750 mm, phù hợp với các hệ thống truyền động công nghiệp kích thước lớn.
- Kết cấu bánh răng trụ 2 cấp.
- Có nhiều lựa chọn tỷ số truyền.
- Có nhiều phương án đầu trục và bố trí lắp đặt.
- Có thể kết nối với khớp nối, puly hoặc các cơ cấu truyền động phù hợp.
- Có thể sử dụng cho nhiều loại máy sau khi tính toán đầy đủ công suất, tốc độ và tải trọng.
Vì vậy, thay vì chỉ sử dụng cho một loại thiết bị, ZQ 750 có thể được lựa chọn cho nhiều ứng dụng máy công nghiệp khác nhau tùy theo cấu hình thực tế.
2. Thông số kỹ thuật chi tiết của hộp số ZQ 750
Để lựa chọn đúng hộp giảm tốc ZQ 750, việc đầu tiên là kiểm tra các thông số kích thước và truyền động. Bảng dưới đây tổng hợp các thông số tham khảo theo cấu hình sản phẩm bạn cung cấp:
| Thông số | Giá trị tham khảo |
|---|---|
| Model | ZQ 750 / JZQ 750 |
| Kết cấu | Bánh răng trụ, 2 cấp |
| Khoảng cách tâm trục | 750 mm |
| Đường kính trục vào | Ø60 mm |
| Đường kính trục ra | Ø110 mm |
| Chiều dài thân hộp | Khoảng 1.448 mm |
| Chiều rộng thân | Khoảng 510 mm |
| Chiều cao tổng thể | Khoảng 745 mm |
| Khoảng cách tâm lỗ chân đế | S1 = 275 mm; S2 = 450 mm |
| Đường kính lỗ bulông | Ø25 mm |
| Tỷ số truyền tham khảo | 8,23 – 48,57 |
| Vật liệu thân hộp | Gang xám HT200 |
| Dầu bôi trơn | Theo cấu hình và điều kiện vận hành |
Lưu ý: Kích thước, trọng lượng, kiểu trục và lượng dầu có thể thay đổi theo cấu hình cụ thể. Khi đặt hàng hoặc thay thế hộp số, nên đối chiếu bản vẽ kỹ thuật thực tế.

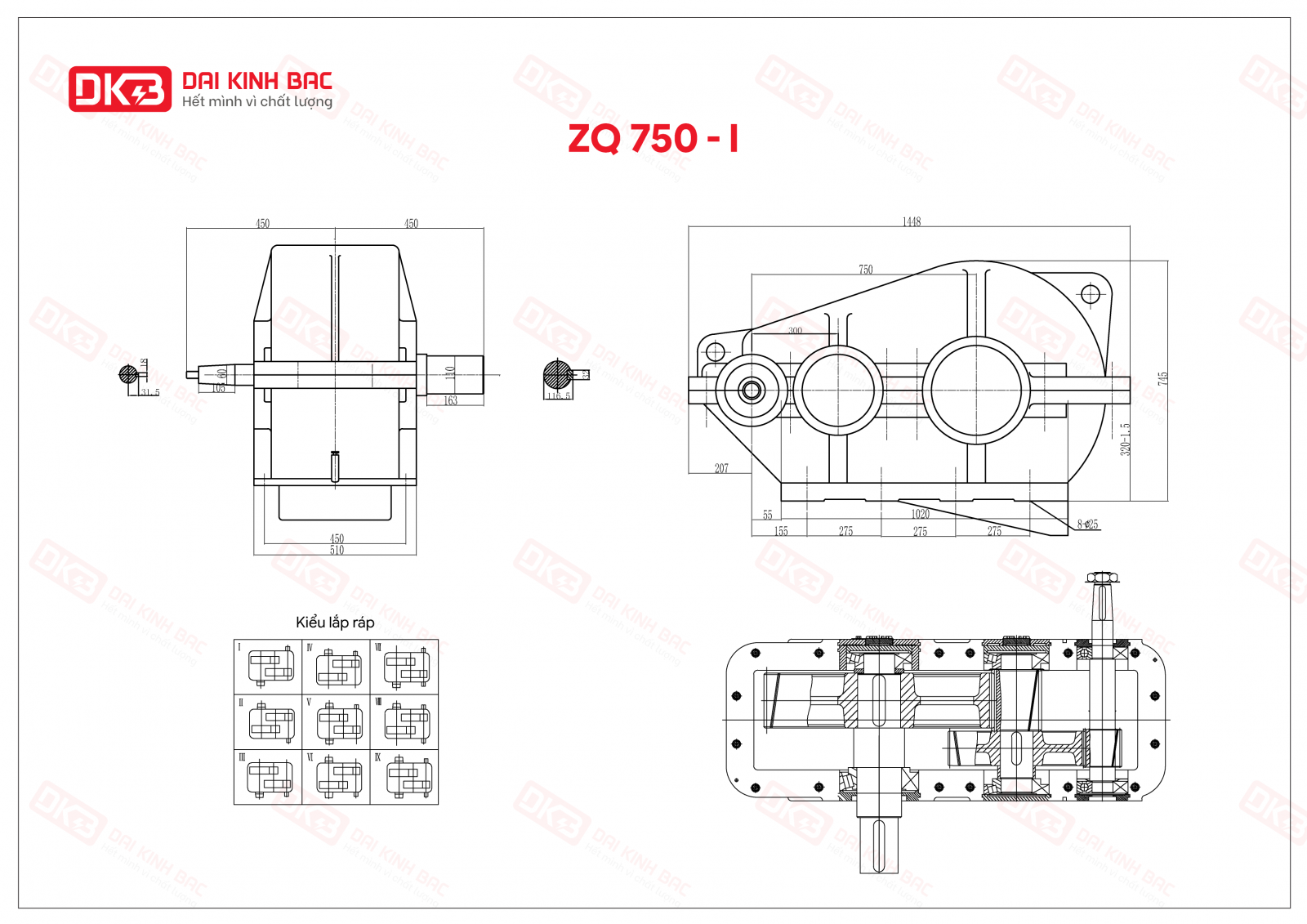

Bản vẽ kỹ thuật hộp giảm tốc ZQ 750:

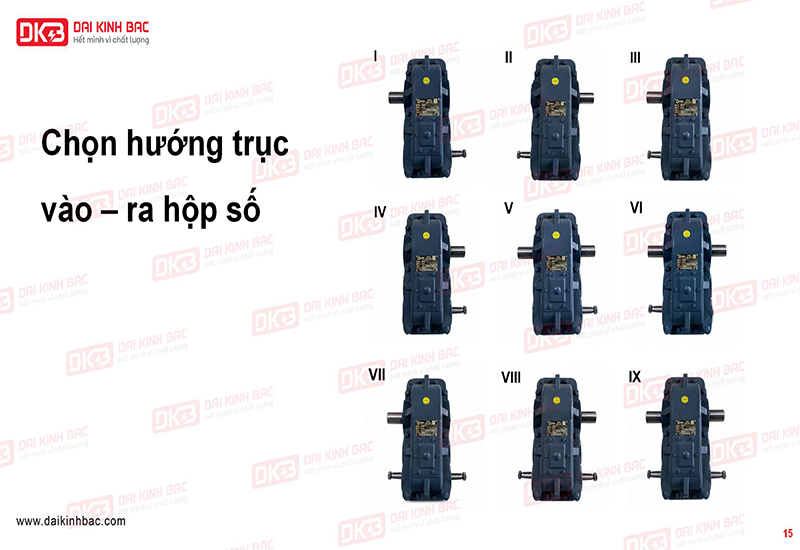

Các kiểu lắp của hộp số ZQ 750:
.png)
Việc tham khảo bản vẽ trước khi chế tạo hoặc cải tạo bệ máy giúp hạn chế sai lệch khi lắp đặt, đặc biệt đối với các hệ thống đang sử dụng hộp số cũ.
3. Bảng tra tỷ số truyền và tốc độ đầu ra ZQ 750
Tỷ số truyền là một trong những thông số quan trọng nhất khi lựa chọn hộp giảm tốc. Với cùng tốc độ motor, tỷ số truyền càng lớn thì tốc độ quay của trục ra càng giảm.
Công thức tính sơ bộ:
n₂ = n₁ / i
Trong đó:
- n₁: tốc độ trục vào, vòng/phút.
- n₂: tốc độ trục ra, vòng/phút.
- i: tỷ số truyền.
Theo bảng thông số được cung cấp, ZQ 750 có các tỷ số truyền tham khảo từ 8,23 đến 48,57.
| Tỷ số truyền | Motor 1.450 rpm | Motor 960 rpm |
|---|---|---|
| 8,23 | ≈176 rpm | ≈117 rpm |
| 10,35 | ≈140 rpm | ≈93 rpm |
| 15,75 | ≈92 rpm | ≈61 rpm |
| 20,49 | ≈71 rpm | ≈47 rpm |
| 31,50 | ≈46 rpm | ≈30 rpm |
| 40,17 | ≈36 rpm | ≈24 rpm |
| 48,57 | ≈30 rpm | ≈20 rpm |
Ví dụ, với motor có tốc độ 1.450 vòng/phút và sử dụng hộp số có tỷ số truyền 20,49, tốc độ trục ra theo tính toán lý thuyết vào khoảng 70–71 vòng/phút.
Tốc độ thực tế có thể có sai khác tùy tốc độ motor, tải và điều kiện vận hành. Vì vậy, khi chọn hộp số ZQ 750, cần xác định tốc độ đầu ra mà máy công tác yêu cầu trước khi quyết định tỷ số truyền.
♦ Tính mô-men đầu ra
Mô-men trục ra có thể được tính sơ bộ theo công thức:
T₂ ≈ 9550 × P × η / n₂
Trong đó:
- T₂: mô-men đầu ra, N.m.
- P: công suất motor, kW.
- η: hiệu suất truyền động.
- n₂: tốc độ trục ra, vòng/phút.
Đây là cơ sở để kỹ thuật lựa chọn cấu hình hộp số phù hợp với tải thực tế.

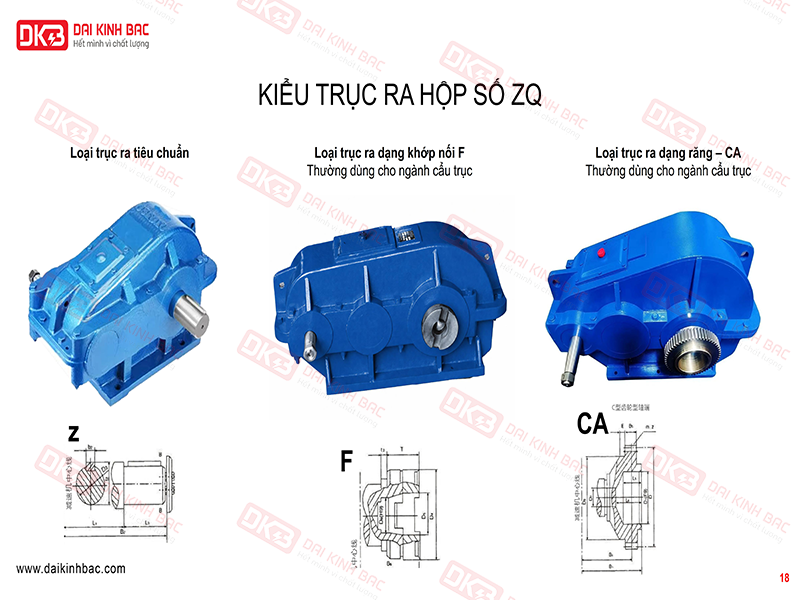

4. Các kiểu đầu trục ra của ZQ 750 và phương án kết nối
Sau khi xác định được tỷ số truyền, một yếu tố không kém phần quan trọng là kiểu đầu trục.
ZQ 750 có thể được lựa chọn với các dạng đầu trục khác nhau tùy cấu hình:
- Kiểu Z: trục trụ có then, phù hợp kết nối khớp nối và các cơ cấu truyền động.
- Kiểu F: trục ra dạng khớp nối.
- Kiểu CA: trục bánh răng liền, phù hợp với hệ thống truyền động trực tiếp bằng bánh răng.
.png)
5. Ứng dụng thực tế của hộp giảm tốc ZQ 750 trong máy công nghiệp
Nhờ kết cấu bánh răng và nhiều lựa chọn tỷ số truyền, hộp giảm tốc ZQ 750 có thể được xem xét cho nhiều nhóm máy công nghiệp.
- Máy trộn bê tông và máy trộn công nghiệp
Hộp số có thể được sử dụng trong các hệ thống trộn yêu cầu tốc độ đầu ra thấp và mô-men xoắn phù hợp với tải của cánh trộn.
Ứng dụng có thể bao gồm:
-
Máy trộn bê tông.
-
Máy trộn vật liệu.
-
Máy trộn công nghiệp.
- Hệ thống khuấy trộn tải lớn.

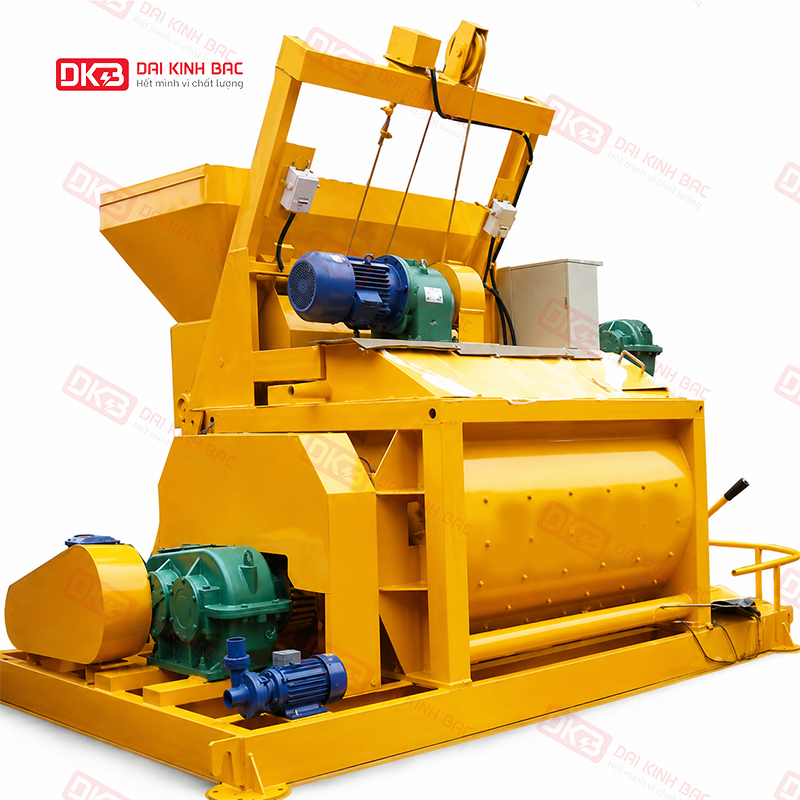

HỘP SỐ ZQ LẮP CHO MÁY TRỘN
- Máy cán thép, cán tôn
Trong hệ thống cán, bộ truyền động phải đáp ứng yêu cầu về tốc độ và mô-men của trục cán.
ZQ 750 có thể được nghiên cứu lựa chọn cho:
-
Máy cán thép.
-
Máy cán tôn.
-
Máy kéo rút.
- Các cơ cấu truyền động công nghiệp tương tự.

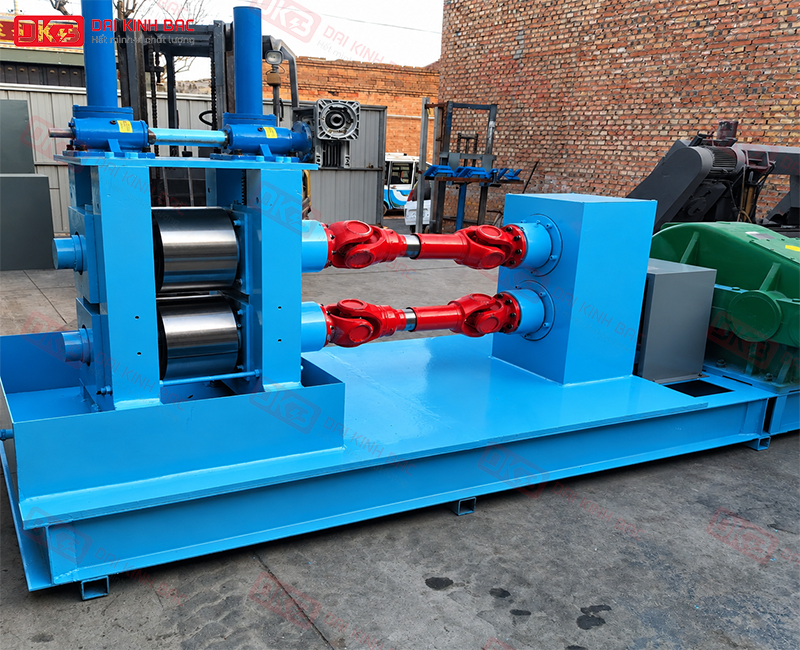

HỘP SỐ ZQ LẮP CHO MÁY CÁN THÉP

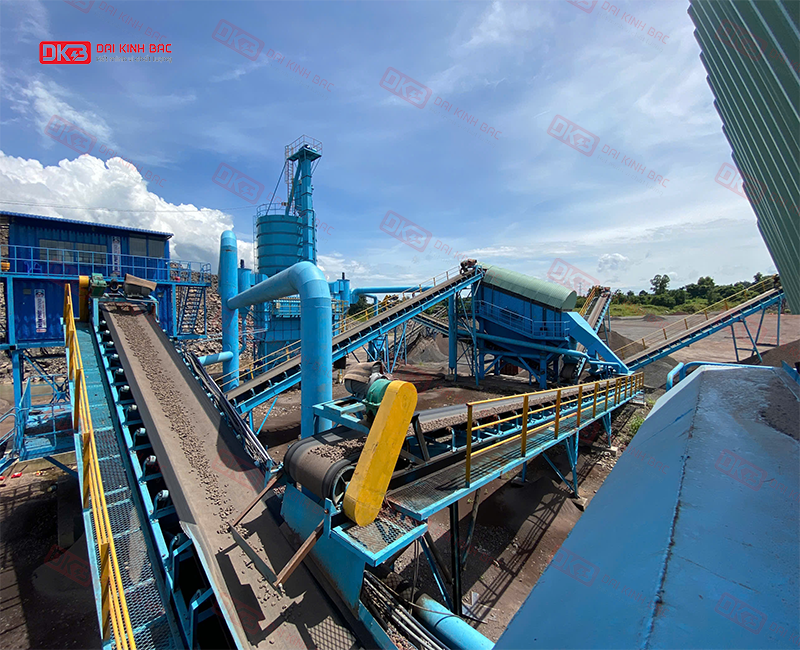

- Băng tải và hệ thống vận chuyển vật liệu
Hộp giảm tốc ZQ 750 cho băng tải có thể được xem xét trong các hệ thống vận chuyển vật liệu cần tốc độ thấp và mô-men phù hợp.
Ứng dụng có thể gặp trong:
-
Băng tải đá.
-
Băng tải khai khoáng.
-
Băng tải nguyên liệu.
- Dây chuyền vận chuyển vật liệu công nghiệp.
.png)
Captio-
- Cầu trục, tời và cơ cấu nâng hạ
Với những hệ thống cần tốc độ thấp và mô-men lớn, hộp số có thể được lựa chọn cho:
-
Cơ cấu tời.
-
Tang cuốn cáp.
-
Thiết bị nâng hạ.
- Một số hệ thống cầu trục.

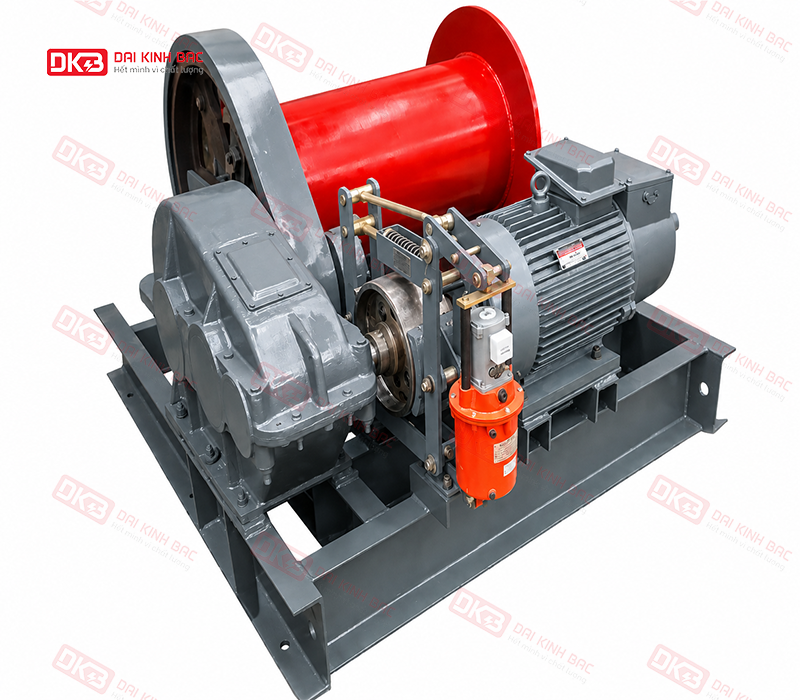

HỘP GIẢM TỐC ZQ CÙNG ĐỘNG CƠ YZR CHO MÁY TỜI CÁP
Việc lựa chọn cần căn cứ vào tải trọng nâng, tốc độ nâng, chế độ làm việc và yêu cầu mô-men của cơ cấu.
- Máy nghiền và thiết bị xử lý vật liệu
ZQ 750 cũng có thể được nghiên cứu sử dụng trong:
- Máy nghiền.
- Máy xử lý vật liệu.
- Máy cấp liệu.
- Hệ thống vận chuyển vật liệu nặng.
- Dây chuyền sản xuất xi măng, gạch và vật liệu xây dựng.
Như vậy, ZQ 750 không chỉ giới hạn ở cầu trục mà có thể được sử dụng cho nhiều hệ thống truyền động khác khi các thông số kỹ thuật đáp ứng yêu cầu của máy.
6. Ưu điểm của hộp giảm tốc công nghiệp ZQ 750
So với việc lựa chọn một hộp số nhỏ cho hệ thống tải lớn, ZQ 750 có lợi thế về kích thước truyền động và khả năng đáp ứng các yêu cầu mô-men theo từng cấu hình.
Một số đặc điểm đáng chú ý gồm:
- Khoảng cách tâm trục 750 mm.
- Kết cấu bánh răng trụ 2 cấp.
- Nhiều lựa chọn tỷ số truyền.
- Có nhiều phương án đầu trục.
- Trục vào và trục ra có kích thước lớn.
- Thân hộp sử dụng gang xám HT200 theo thông tin sản phẩm.
- Có thể kết nối với nhiều loại máy và cơ cấu truyền động.
- Phù hợp để xem xét cho những hệ thống cần giảm tốc và tăng mô-men xoắn.
Tuy nhiên, khả năng chịu tải thực tế không nên đánh giá chỉ dựa trên kích thước hộp số. Cần kiểm tra công suất, mô-men, tải va đập và chế độ làm việc của từng máy.
7. Hướng dẫn chọn và tính toán hộp giảm tốc ZQ 750
Để lựa chọn hộp giảm tốc ZQ 750 chính xác, nên thực hiện theo trình tự từ yêu cầu của máy công tác đến cấu hình hộp số.
Bước 1: Xác định công suất motor
Xác định công suất động cơ hiện tại hoặc công suất dự kiến sử dụng.
Không nên chỉ dựa vào công suất motor mà cần xem xét thêm tải thực tế của máy.
Bước 2: Xác định tốc độ đầu vào
Các motor công nghiệp thường có tốc độ khác nhau, ví dụ 960 rpm hoặc 1.450 rpm.
Thông số này được sử dụng để tính tốc độ trục ra tương ứng với từng tỷ số truyền.
Bước 3: Xác định tốc độ đầu ra
Từ tốc độ mà máy công tác yêu cầu, có thể tính sơ bộ:
i = n₁ / n₂
Ví dụ:
Motor 1.450 rpm và máy cần tốc độ khoảng 70 rpm:
i ≈ 1.450 / 70 ≈ 20,7
Từ đó có thể xem xét tỷ số truyền gần nhất trong các cấu hình của ZQ 750.
Bước 4: Kiểm tra mô-men xoắn
Đây là bước quan trọng đối với máy tải nặng.
Cần xác định:
-
Mô-men làm việc.
-
Mô-men khởi động.
-
Tải va đập.
-
Thời gian làm việc.
-
Tần suất khởi động/dừng.
Bước 5: Kiểm tra kiểu đầu trục
Đối chiếu:
-
Đường kính trục.
-
Chiều dài trục.
-
Rãnh then.
-
Then hoa.
-
Bánh răng đầu trục.
-
Chiều quay.
Bước 6: Kiểm tra kích thước lắp đặt
Cuối cùng, cần kiểm tra:
- Chiều dài hộp.
- Chiều rộng.
- Chiều cao.
- Khoảng cách tâm trục.
- Khoảng cách lỗ chân đế.
- Đường kính bulông.
- Vị trí motor và khớp nối.
Đặc biệt khi thay hộp số ZQ 750 cho máy đang sử dụng, hình ảnh và bản vẽ của hộp số cũ sẽ giúp quá trình đối chiếu chính xác hơn.

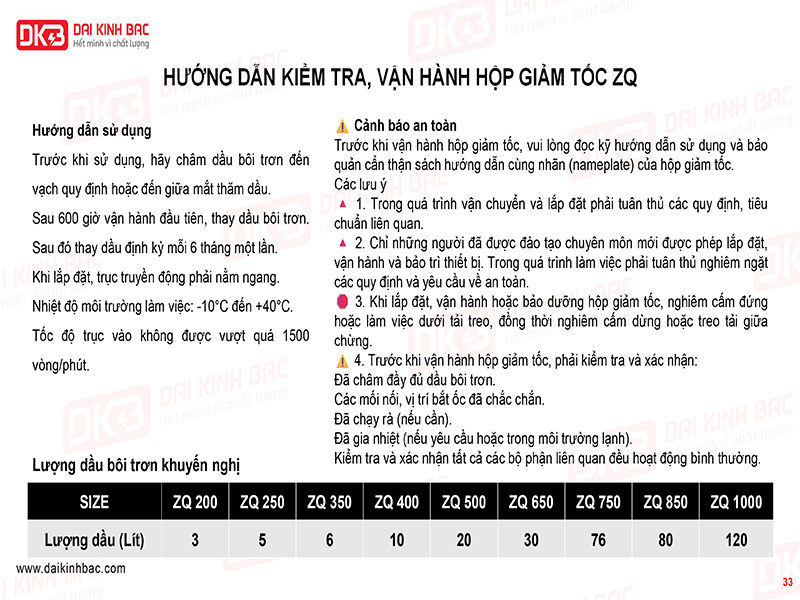

8. Hướng dẫn bảo dưỡng và dầu bôi trơn hộp số ZQ 750
Bảo dưỡng đúng cách giúp hạn chế hao mòn bánh răng, ổ đỡ và phớt, đồng thời hỗ trợ hộp giảm tốc vận hành ổn định trong thời gian dài.
►Dầu bôi trơn
Theo thông tin bạn cung cấp, ZQ 750 có thể sử dụng dầu bánh răng công nghiệp ISO VG 220 hoặc VG 320 tùy điều kiện làm việc.
Khi lựa chọn dầu cần xem xét:
- Nhiệt độ môi trường.
- Tải trọng.
- Tốc độ quay.
- Điều kiện làm việc liên tục hay gián đoạn.
- Khuyến cáo của nhà sản xuất.
Không nên chỉ dựa vào tên thương hiệu dầu mà cần ưu tiên cấp độ nhớt và tiêu chuẩn phù hợp với hộp số.
.png)
►Kiểm tra định kỳ
Trong quá trình vận hành, nên kiểm tra:
- Mức dầu.
- Tình trạng dầu.
- Rò rỉ tại phớt.
- Rò rỉ tại mặt ghép.
- Tiếng ồn bất thường.
- Độ rung.
- Nhiệt độ hộp số.
- Tình trạng ổ đỡ và bánh răng.
►Thay dầu
Chu kỳ thay dầu cần căn cứ vào tài liệu kỹ thuật của đúng cấu hình ZQ 750 và điều kiện làm việc thực tế.
Nếu tài liệu của sản phẩm quy định mốc thay dầu cụ thể, cần ưu tiên thực hiện theo hướng dẫn đó thay vì áp dụng một thời gian cố định cho mọi trường hợp.
9. Mua hộp giảm tốc ZQ 750 công nghiệp ở đâu uy tín?
Khi mua hộp giảm tốc ZQ 750, ngoài giá thành, khách hàng nên quan tâm đến nguồn gốc, cấu hình kỹ thuật và khả năng tương thích với máy đang sử dụng.
Đặc biệt đối với trường hợp thay hộp giảm tốc ZQ 750, chỉ cần sai đường kính trục, khoảng cách chân đế hoặc tỷ số truyền cũng có thể khiến hộp số không phù hợp với hệ thống hiện tại.
Đại Kinh Bắc cung cấp và tư vấn hộp giảm tốc ZQ 750 cho các hệ thống máy móc và dây chuyền công nghiệp.
Khách hàng có thể được hỗ trợ:
- Tư vấn tỷ số truyền ZQ 750.
- Kiểm tra kiểu đầu trục.
- Đối chiếu kích thước lắp đặt.
- Tư vấn lựa chọn hộp số cho máy công nghiệp.
- Cung cấp hình ảnh thực tế sản phẩm.
- Cung cấp bản vẽ kỹ thuật 2D/3D/CAD theo sản phẩm.
- Hỗ trợ phương án thay thế hộp số cũ.
- Báo giá theo cấu hình thực tế.
