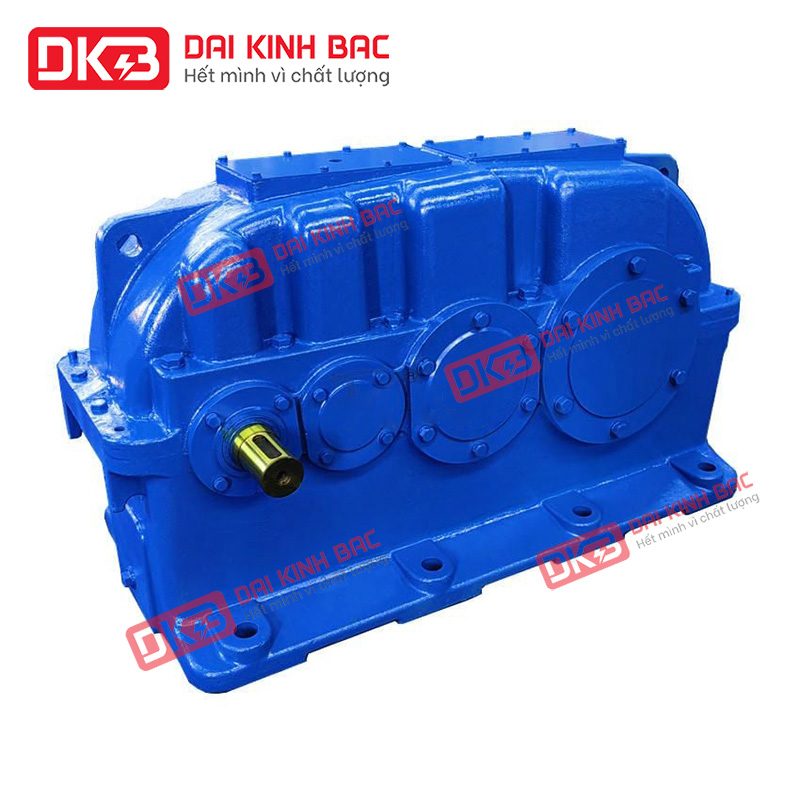

Hộp giảm tốc ZSY 160 là gì?
Hộp giảm tốc ZSY 160 thuộc dòng ZSY (hộp giảm tốc bánh răng trụ bề mặt răng cứng 3 cấp truyền động).Thiết bị này được chế tạo với các trục bố trí song song, tuân thủ nghiêm ngặt theo tiêu chuẩn công nghiệp JB/T8853-2001.Con số "160" biểu thị cho khoảng cách tâm của cấp tốc độ thấp (đơn vị mm), đại diện cho kích cỡ và khả năng chịu tải của khung máy.
1. Thông số kỹ thuật chi tiết hộp số ZSY 160
Để đảm bảo chọn đúng mã hộp số cho dây chuyền, quý khách hàng/kỹ sư cần lưu ý các thông số kỹ thuật nền tảng của ZSY 160 như sau:
- Dải tỷ số truyền (Ratio - i): Từ 22.4 đến 100.
- Công suất đầu vào (P1): Chịu được động cơ có công suất tối đa lên đến 34 kW (đạt được ở tỷ số truyền 22.4, tốc độ motor 1500 vòng/phút).
- Mô-men xoắn đầu ra (T2): Cực kỳ mạnh mẽ, dao động từ khoảng hơn 4000 N.m và tối đa đạt 5424 N.m.
- Kích thước trục:
- Đường kính trục vào (cốt thu): 24mm (với i = 22.4 ~ 71) hoặc 19mm (với i = 80 ~ 100).
- Đường kính trục ra (cốt tải): 75mm.
- Kích thước tổng thể (Dài x Rộng x Cao): 600 x 290 x 375 mm.
- Trọng lượng máy: 170 kg.
- Lượng dầu bôi trơn yêu cầu: Khoảng 10 lít.
-

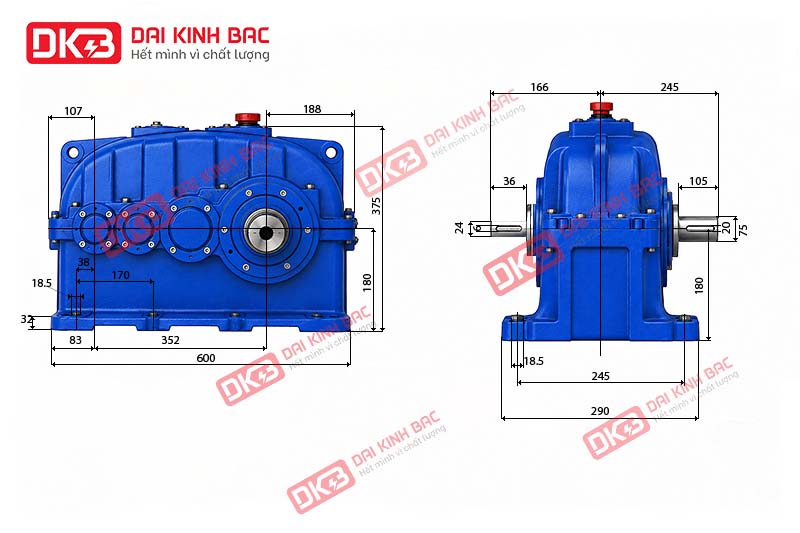

BẢN VẼ THỰC TẾ HỘP SỐ ZSY 160
2. Vì sao hộp giảm tốc ZSY 160 được giới công nghiệp ưa chuộng?
Không phải ngẫu nhiên mà dòng hộp số ZSY 160 lại được ưu tiên lắp đặt ở những môi trường làm việc khắc nghiệt nhất. Thiết bị sở hữu 4 ưu điểm cơ khí vượt trội:
- Vật liệu thép hợp kim siêu cứng :Toàn bộ bánh răng được đúc từ thép hợp kim thấp carbon chất lượng cao.Trải qua quá trình nhiệt luyện thấm carbon và mài răng chính xác, độ cứng bề mặt răng đạt tới HRC 58-62.Điều này giúp bánh răng không bị mẻ, gãy khi gặp các pha sốc tải đột ngột.
- Hiệu suất truyền động xuất sắc :Dù là thiết bị truyền động 3 cấp tải nặng, nhờ công nghệ chế tạo bánh răng ăn khớp hoàn hảo, ZSY 160 duy trì hiệu suất truyền tải lớn hơn 90%.Năng lượng từ động cơ được truyền tới tải máy gần như nguyên vẹn.
- Tùy biến thông minh chống trượt tải :Một tính năng vô cùng đáng giá của ZSY 160 là nhà sản xuất thiết kế cho phép lắp thêm bộ chặn ngược (Backstop).Thiết bị này đặc biệt quan trọng đối với hệ thống băng tải dốc nâng vật liệu, chỉ cho phép trục quay theo một chiều và chống trượt lùi khi mất điện.
- Vận hành êm ái, tuổi thọ cao :Khung máy đúc nguyên khối chắn chắn giúp giảm thiểu rung chấn. Các linh kiện chính bên trong có tính lắp lẫn cao, vô cùng thuận tiện cho việc bảo dưỡng, thay thế tại công trường.
3. Hướng dẫn đọc ký hiệu mã hộp số ZSY 160
Để tránh nhầm lẫn khi mua hàng, bạn có thể tham khảo cách đọc mã model theo tiêu chuẩn hãng dưới đây:
Ví dụ một mã đầy đủ: ZSY 160 - 31.5 - II - S
- ZSY: Hộp giảm tốc bánh răng trụ mặt răng cứng 3 cấp.
- 160: Khoảng cách tâm của cấp tốc độ thấp (Kích cỡ máy).
- 31.5: Tỷ số truyền danh định.
- II: Kiểu lắp ráp (có nhiều kiểu bố trí trục I, II, III, IV...)
- S: Hướng quay trục ra (S biểu thị quay cùng chiều kim đồng hồ, N biểu thị ngược chiều)
4. Lưu ý quan trọng khi vận hành
Để hộp giảm tốc ZSY 160 đạt tuổi thọ tối đa, kỹ sư vận hành cần tuân thủ:
- Tốc độ quay đầu vào của motor không vượt quá 1500 vòng/phút.
- Vận tốc vòng của bộ truyền bánh răng không quá 20 m/s.
- Nhiệt độ môi trường tiêu chuẩn từ -40°C đến +50°C.(Lưu ý: Nếu nhiệt độ ngoài trời dưới 0°C, bắt buộc phải sấy nóng dầu bôi trơn trước khi khởi động máy để tránh nghẽn dầu).
5.Mua hộp giảm tốc ZSY 160 ở đâu chính hãng, giá tốt?
Là thiết bị cốt lõi quyết định sự sống còn của dây chuyền, việc lựa chọn nhà cung cấp hộp giảm tốc ZSY 160 uy tín là ưu tiên hàng đầu.
Đại Kinh Bắc tự hào là đơn vị phân phối các dòng hộp số tải nặng chuyên dụng cho ngành khai thác mỏ, xi măng, nâng hạ và luyện kim. Chúng tôi cam kết mang đến cho khách hàng:
- Hàng nhập khẩu chính hãng 100%, đầy đủ chứng từ CO, CQ, hóa đơn VAT

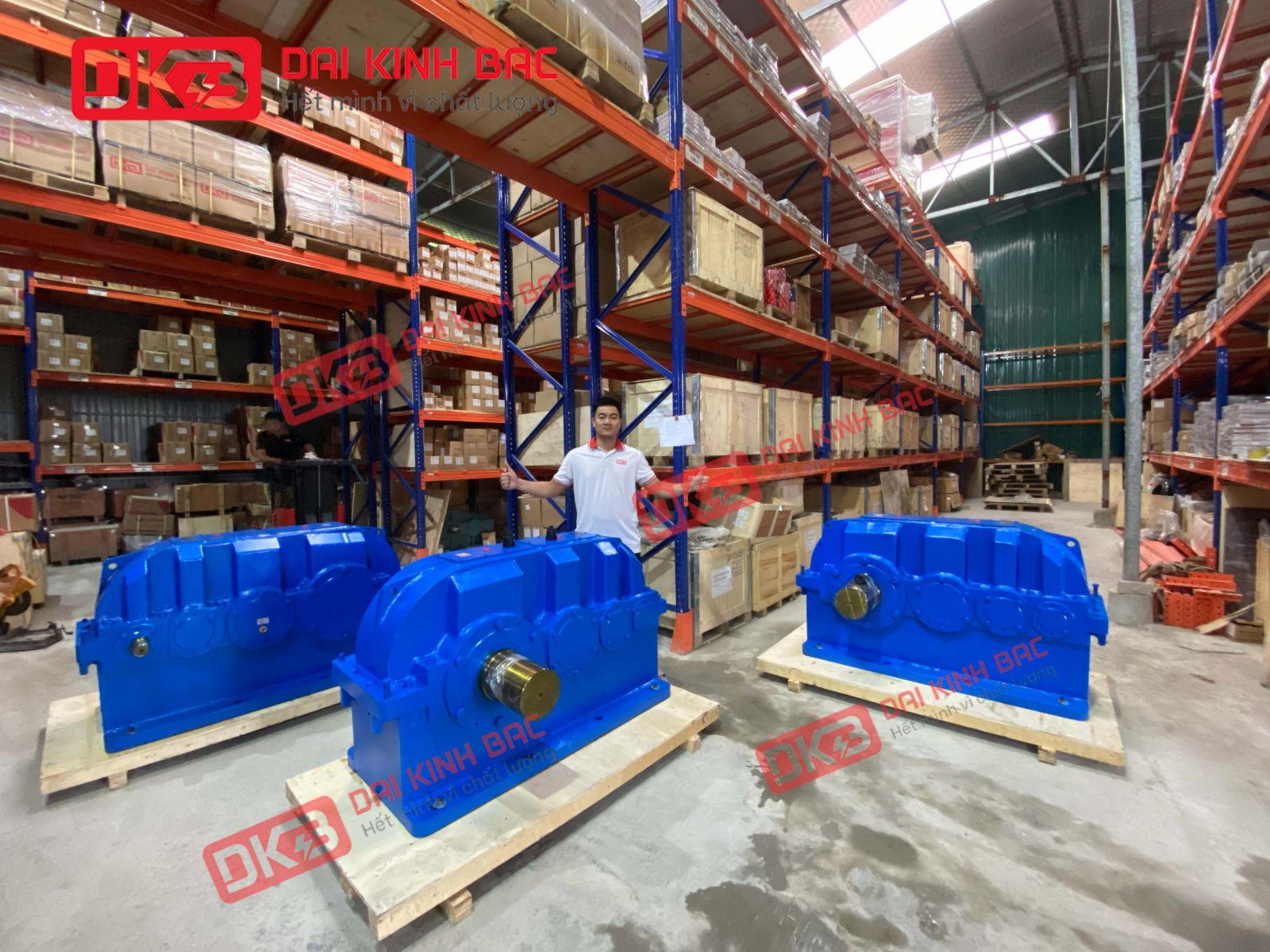

- Hệ thống kho hàng trải rộng 3 miền Bắc - Trung - Nam, giao hàng nhanh chóng, tiện lợi
- Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kĩ thuật
- Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm
- Chế độ bảo hành dài hạn, nhanh chóng, kịp thời
- Phương thức thanh toán linh hoạt, thuận lợi nhất cho khách hàng
- Hỗ trợ tư vấn tính toán tải trọng, mô-men xoắn hoàn toàn miễn phí.
