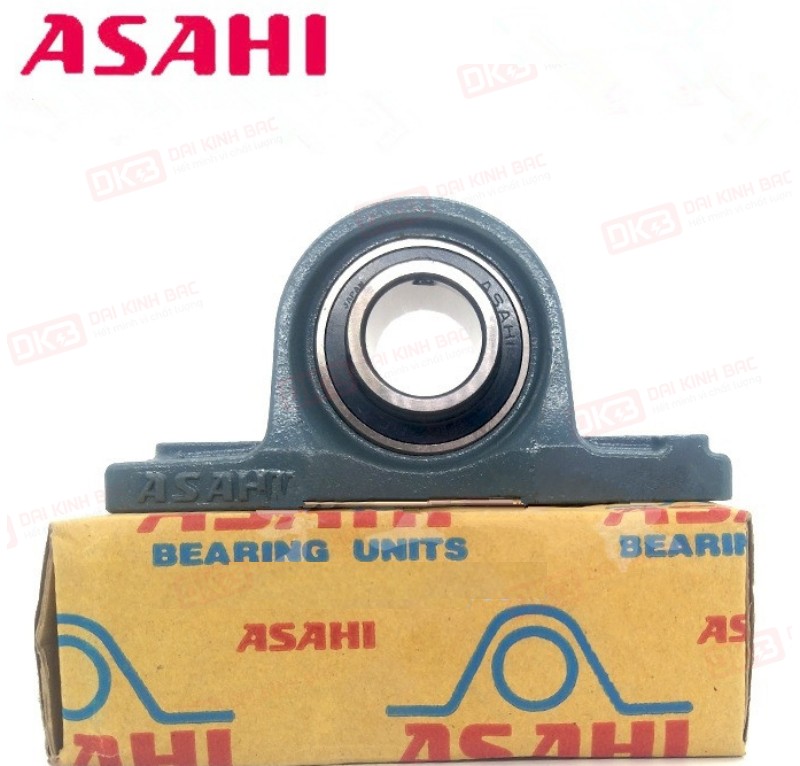

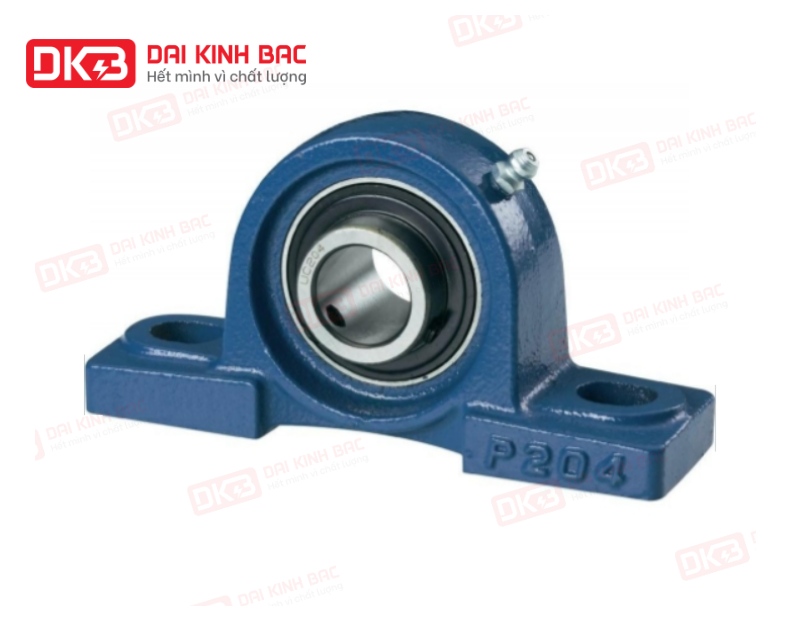

Gối đỡ ASAHI UCP là dòng sản phẩm nổi tiếng chất lượng cao đến từ Nhật Bản. Gối đỡ ASAHI UCP là một trong những loại gối đỡ vòng bi được sử dụng phổ biến nhất hiện nay trong công nghiệp, nông nghiệp và nhiều lĩnh vực cơ khí khác. Đây là lựa chọn ưu tiên cho nhiều doanh nghiệp khi cần giải pháp gối đỡ vòng bi bền bỉ, chính xác và dễ bảo trì. Bài viết này sẽ giúp bạn hiểu rõ về đặc điểm, thông số kỹ thuật, ưu điểm và cách chọn mua UCP ASAHI chính hãng.
1. Gối đỡ ASAHI UCP là gì?
Gối đỡ ASAHI UCP là một dạng Pillow block bearing (gối đỡ có ổ bi tự lựa), được sản xuất bởi hãng ASAHI SEIKO Co., Ltd – Nhật Bản. Dòng UCP có cấu tạo gồm:
✅ Vỏ gối đỡ bằng gang cường lực
Được đúc chính xác, sơn chống gỉ bền màu.
Có 2 lỗ bulông gắn cố định lên bề mặt.
✅ Vòng bi cầu chặn trục
Vòng bi có rãnh sâu, khả năng tự lựa giúp bù sai số khi lắp đặt.
Vòng trong có vít chốt định vị trục chắc chắn.
Có phớt cao su hai bên chống bụi, chống nước.
Gối đỡ ASAHI UCP nổi bật nhờ độ chính xác gia công cực cao, hoạt động êm và tuổi thọ lâu dài.

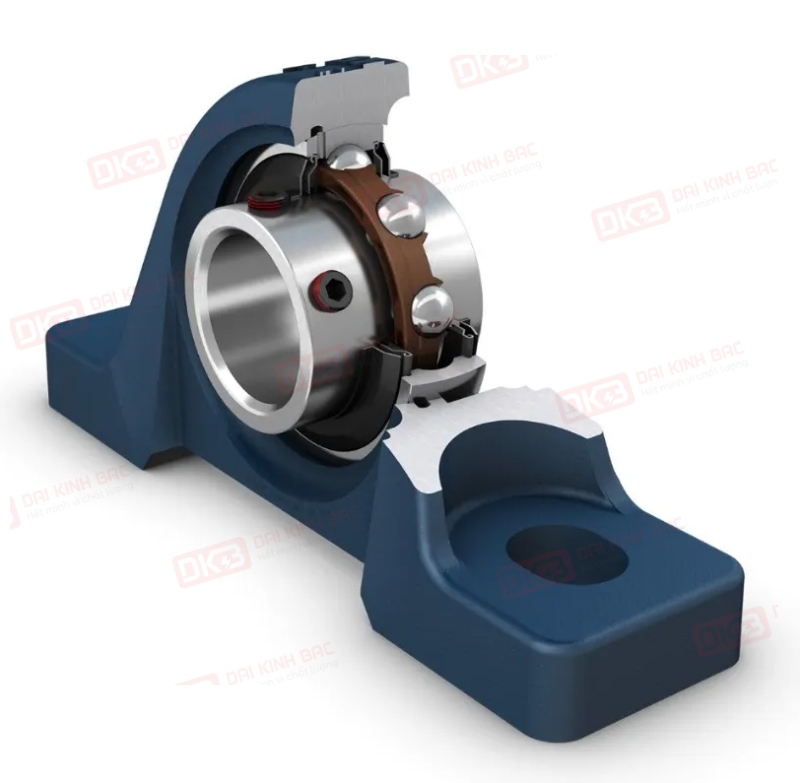

2. Cấu tạo gối đỡ ASAHI UCP
Gối đỡ UCP (Pillow Block Bearing Unit) là một cụm gối đỡ tích hợp gồm hai phần chính:
???? A. Vỏ gối đỡ (Housing)
Hình dạng: Khối đỡ hình chữ nhật, chân đế phẳng, 2 lỗ bulông cố định.
Vật liệu: Gang xám đúc, gang cầu, hoặc thép đúc chắc chắn.
Xử lý bề mặt: Sơn tĩnh điện hoặc mạ chống gỉ.
Chi tiết kèm theo:
Lỗ tra mỡ (grease nipple) để bôi trơn định kỳ.
Có khoang ôm vòng bi cầu tự lựa.
???? B. Ổ bi tròn tự lựa (Insert bearing)
Mã vòng bi: UC + số hiệu (ví dụ UC205, UC207…).
Vòng ngoài: Mặt ngoài hình cầu giúp tự lựa và bù sai số khi lắp đặt.
Vòng trong:
Gia công chính xác, có lỗ trục kích thước tiêu chuẩn.
Tích hợp 2 vít chốt (grub screw) siết chặt trục.
Hệ thống phớt chặn:
2 phớt cao su (seal) hai bên giữ mỡ và ngăn bụi, hơi nước.
✅ Tổng quan cấu tạo:
Vỏ gối chịu lực và định vị.
Ổ bi quay trơn êm trên trục.
Phớt bảo vệ bôi trơn, chống bẩn.
Vít chốt cố định trục không trượt.
3. Thông số kỹ yhuật và Catalog gối đỡ ASAHI UCP
Đường kính trong d (mm) : 12mm – 140mm
Chiều cao gối đỡ w (mm) : 86mm – 450mm
C (tải trọng động)-kN : 12.8 - 228
C0 (tải trọng tĩnh)-kN : 6.6 - 208
Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm
Tốc độ giới hạn (v/p) : 4900 - 2200
Vòng bi : UC 201 – UC 328
Trọng lượng : 0.7kg – 50kg

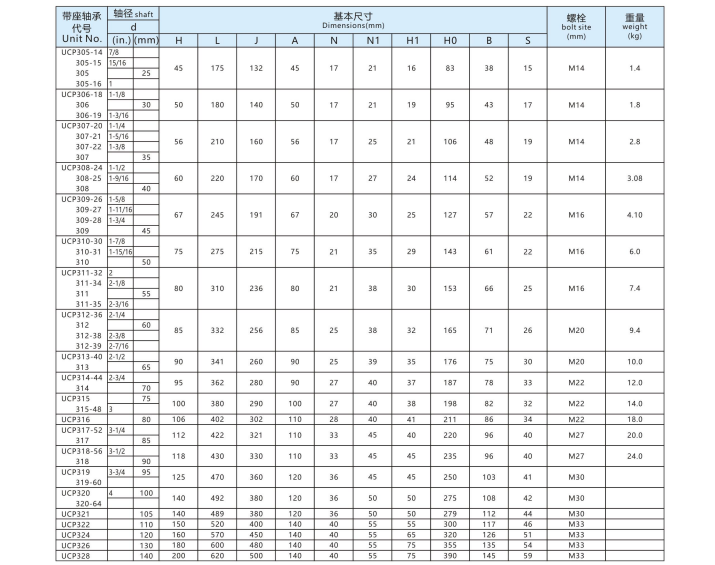

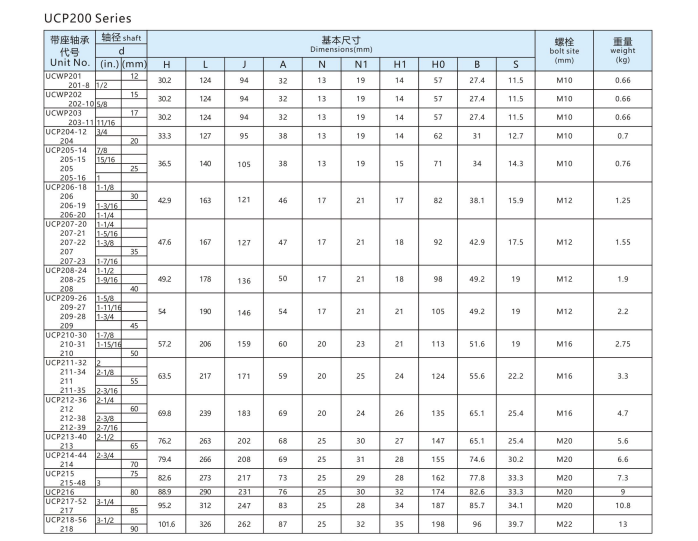

????Mời bạn xem bản vẽ dưới đây để lựa chọn cho mình gối đỡ UCP chính xác:

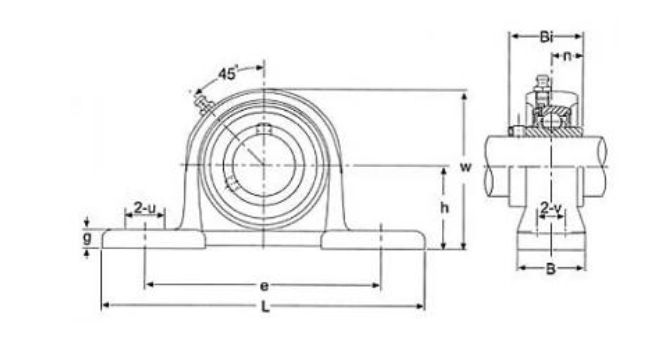

BẢN VẼ GỐI ĐỠ VÒNG BI ASAHI UCP
