Khi bạn vận hành máy móc công nghiệp, đặc biệt là các loại máy tải nặng như máy nghiền, máy trộn lớn, băng tải công suất cao, hoặc máy bơm công nghiệp, một bộ phận nhỏ nhưng cực kỳ quan trọng thường bị bỏ quên là khớp nối. Nó giống như "khớp xương" giúp các bộ phận máy móc kết nối và hoạt động trơn tru.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu về ba loại khớp nối phổ biến thường được nhắc đến: Khớp nối lò xo, Khớp nối KC, và Khớp nối MH. Và quan trọng nhất là, làm thế nào để chọn đúng loại cho máy tải nặng của bạn, ngay cả khi bạn không phải là kỹ sư chuyên nghiệp!

1. Khớp nối là gì và tại sao nó quan trọng?

Bạn hình dung đơn giản thế này: động cơ của bạn quay rất nhanh, nhưng trục của máy làm việc (ví dụ, trục máy bơm) có thể không thẳng hàng hoàn toàn hoặc có những rung động nhỏ. Nếu bạn nối thẳng tắp hai cái trục này vào nhau, máy sẽ nhanh hỏng, ồn ào và kém hiệu quả.

Khớp nối ra đời để giải quyết vấn đề này! Nó có các tác dụng chính:

• Truyền lực: Đảm bảo lực quay từ động cơ được truyền tới máy một cách hiệu quả.
• Hấp thụ sai lệch: Cho phép các trục không thẳng hàng hoàn toàn vẫn có thể hoạt động mà không bị căng thẳng.
• Giảm chấn động: Giảm rung động và tiếng ồn phát sinh trong quá trình hoạt động.
• Bảo vệ thiết bị: Hạn chế hư hỏng cho động cơ và máy khi có quá tải đột ngột.





2. Ba loại khớp nối phổ biến cho máy tải nặng: khớp nối lò xo, khớp nối xích KC, Khớp nối mềm MH

Bây giờ, chúng ta sẽ đi vào chi tiết hơn về từng loại để bạn dễ hình dung:

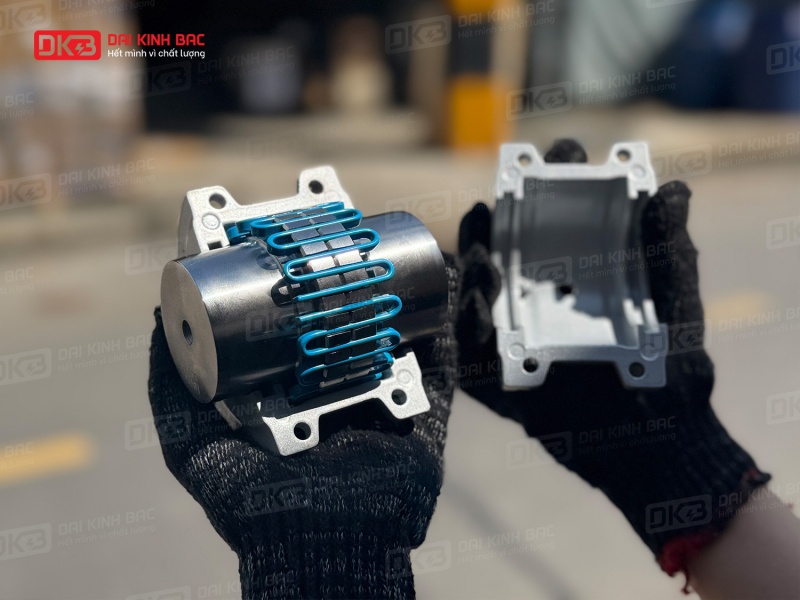

a. Khớp nối lò xo (Grid Couplings)

• Cấu tạo đặc biệt: Đúng như tên gọi, bên trong khớp nối lò xo có một tấm lưới kim loại (dạng lò xo) được đặt trong các rãnh của hai nửa khớp. Lò xo này cho phép khớp nối "co giãn" linh hoạt.
• Ưu điểm nổi bật:
  • "Vua" chịu tải trọng sốc: Đây là điểm mạnh nhất của khớp nối lò xo. Nếu máy của bạn thường xuyên phải khởi động với tải nặng, gặp va đập mạnh hoặc tải trọng thay đổi đột ngột (ví dụ: máy nghiền đá), khớp nối lò xo là lựa chọn hàng đầu.
  • Hấp thụ rung động cực tốt: Cấu trúc lò xo giúp giảm chấn động và rung lắc hiệu quả, làm cho máy chạy êm ái và ổn định hơn.
  • Tuổi thọ cao: Khi được lắp đặt và bảo dưỡng đúng cách (thường là bôi trơn định kỳ), chúng có thể hoạt động bền bỉ trong môi trường khắc nghiệt.
• Nhược điểm (cần lưu ý): Cần bôi trơn định kỳ (thường là mỡ). Kích thước có thể lớn hơn một số loại khác.
• Phù hợp với: Máy nghiền, băng tải nặng, máy trộn bê tông lớn, máy bơm công nghiệp cỡ lớn, các ứng dụng có tải trọng va đập và sốc cao.

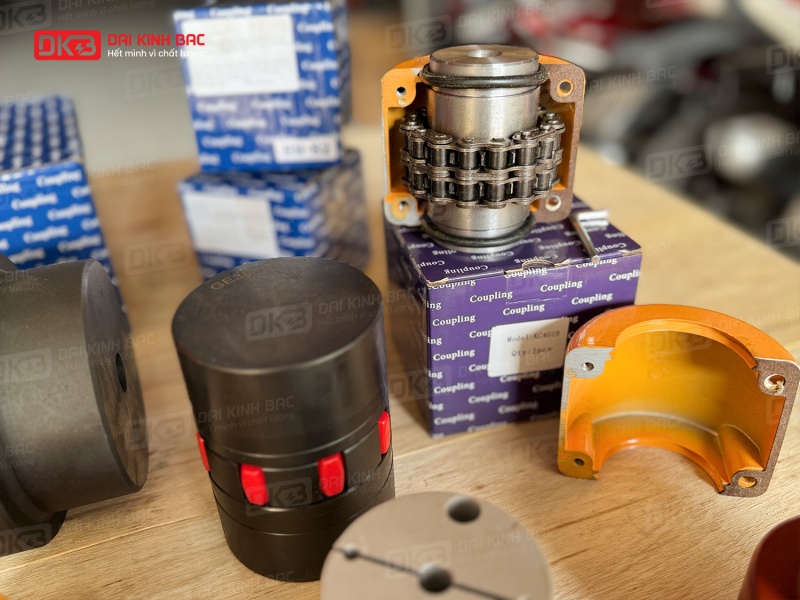

b. Khớp nối xích KC (Roller Chain Couplings / Type KC)

• Cấu tạo đơn giản: Khớp nối xích KC sử dụng hai nhông thép được gắn vào hai trục, sau đó nối lại với nhau bằng một đoạn xích con lăn 2 dãy.
• Ưu điểm nổi bật:
  • Truyền mô-men xoắn cao: Xích cho phép truyền tải lực lớn một cách hiệu quả.
  • Chắc chắn, bền bỉ: Cấu tạo bằng kim loại giúp khớp nối xích chịu được các điều kiện làm việc khắc nghiệt.
  • Khả năng chịu sai lệch vừa phải: Nó có thể bù một phần nhỏ sai lệch thẳng hàng giữa hai trục.
• Nhược điểm (cần lưu ý):
  • Cần bôi trơn xích định kỳ để tránh mài mòn và kéo dài tuổi thọ.
  • Có thể gây ra tiếng ồn nhất định do hoạt động của xích.
  • Không hấp thụ rung động tốt bằng các loại có yếu tố đàn hồi.
  • Khả năng chịu tải sốc không bằng khớp nối lò xo.
• Phù hợp với: Băng tải công nghiệp vừa và nặng, hộp giảm tốc, máy nông nghiệp, các ứng dụng cần truyền tải momen xoắn cao và ổn định, nhưng ít bị sốc tải.

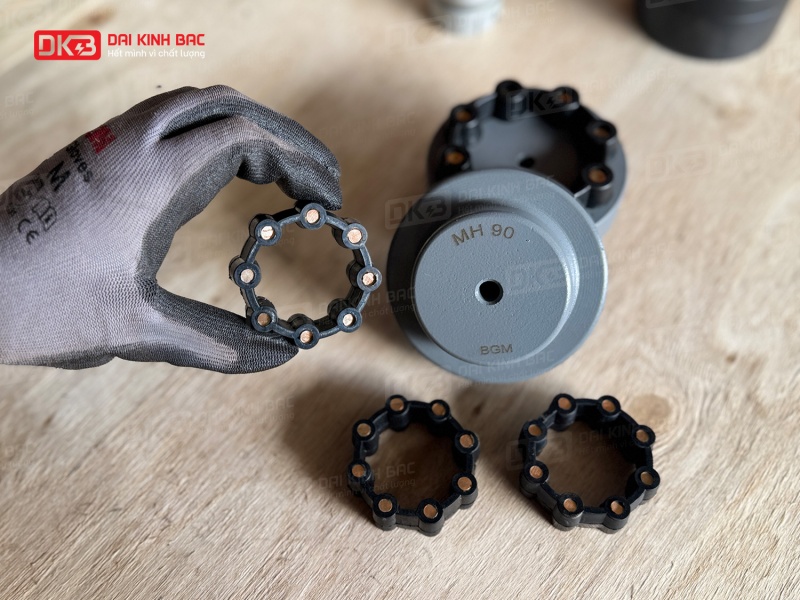

c. Khớp nối gang MH (MH Flexible Coupling)

• Cấu tạo đặc trưng: Khớp nối gang MH sử dụng một vòng đệm đàn hồi có lõi thép, được kẹp chặt giữa hai nửa khớp làm bằng gang.
• Ưu điểm nổi bật:
  • Giá thành hợp lý: Thường có chi phí đầu tư ban đầu thấp hơn so với hai loại trên.
  • Nhỏ gọn: Kích thước thường khá nhỏ gọn, dễ lắp đặt trong không gian hạn chế.
  • Dễ lắp đặt và bảo trì: Không cần bôi trơn, việc thay thế vòng đệm cũng tương đối dễ dàng.
  • Hấp thụ rung động tốt: Vòng đệm đàn hồi giúp giảm chấn và tiếng ồn hiệu quả.
• Nhược điểm (cần lưu ý):
  • Khả năng chịu tải trọng và mô-men xoắn thấp hơn đáng kể so với khớp nối lò xo và khớp nối xích KC.
  • Không phù hợp với các ứng dụng có tải trọng sốc quá lớn hoặc momen xoắn cực cao. Vòng đệm có thể nhanh bị mòn hoặc hỏng khi quá tải.
• Phù hợp với: Các máy có công suất trung bình, tải trọng không quá lớn như máy bơm nhỏ, quạt công nghiệp, hộp giảm tốc công suất vừa, băng tải nhẹ, hoặc các ứng dụng cần vận hành êm ái với chi phí tối ưu.



3. Làm thế nào để chọn đúng khớp nối cho máy tải nặng của bạn?

Đối với máy tải nặng, việc chọn khớp nối càng phải cẩn trọng. Dưới đây là những yếu tố bạn cần xem xét, ngay cả khi bạn không phải là chuyên gia:

• Loại tải trọng của máy:

• Máy có tải trọng sốc cao (khởi động nặng, va đập thường xuyên, đảo chiều đột ngột): Ưu tiên hàng đầu là Khớp nối lò xo.
• Máy cần truyền tải mô-men xoắn cao, ổn định, ít sốc: Khớp nối xích KC là lựa chọn tốt.
• Máy có tải trọng ổn định, vừa phải, cần êm ái và chi phí thấp: Khớp nối gang MH có thể đáp ứng.

• Mô-men xoắn (Torque) cần truyền:

• Đây là yếu tố quan trọng nhất. Bạn cần biết mô-men xoắn tối đa mà động cơ của bạn có thể tạo ra và mô-men xoắn mà máy làm việc yêu cầu.
• Nguyên tắc vàng: Luôn chọn khớp nối có khả năng chịu mô-men xoắn cao hơn ít nhất 20-30% so với mô-men xoắn tối đa của hệ thống để đảm bảo an toàn và kéo dài tuổi thọ cho khớp nối và cả hệ thống.

• Sai lệch trục cho phép:

• Sai lệch góc: Hai trục không song song hoàn toàn.
• Sai lệch song song: Hai trục song song nhưng không thẳng hàng.
• Sai lệch dọc trục: Khoảng cách giữa hai trục thay đổi.
• Mỗi loại khớp nối có khả năng bù sai lệch khác nhau. Khớp nối lò xo thường có khả năng bù sai lệch tốt nhất, sau đó đến khớp nối xích KC và MH.

• Tốc độ quay (RPM): Đảm bảo khớp nối có thể hoạt động an toàn và hiệu quả ở tốc độ quay của máy.
• Môi trường hoạt động: Nhiệt độ, bụi bẩn, hóa chất, độ ẩm... đều ảnh hưởng đến vật liệu và tuổi thọ của khớp nối. Ví dụ, trong môi trường bụi bẩn, khớp nối lò xo hoặc xích có thể cần được bảo vệ kỹ hơn.
• Không gian lắp đặt & Bảo trì: Kích thước của khớp nối có phù hợp với vị trí không? Bạn có sẵn sàng bôi trơn định kỳ (như lò xo, xích) hay muốn một loại ít bảo trì hơn (như MH)?





Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về Khớp nối lò xo, Khớp nối xích KC, Khớp nối gang MH và cách lựa chọn phù hợp cho máy tải nặng của mình. Việc chọn đúng khớp nối không chỉ giúp máy hoạt động hiệu quả, bền bỉ mà còn đảm bảo an toàn cho toàn bộ hệ thống sản xuất của bạn!
